Paso 17: Trabajar desde la parte superior
Ahora que mi trabajo es fixtured y mi modelo es reorientar, estoy listo para utilizar HSM para preparar las trayectorias de herramienta para el lado volteado de trabajo.

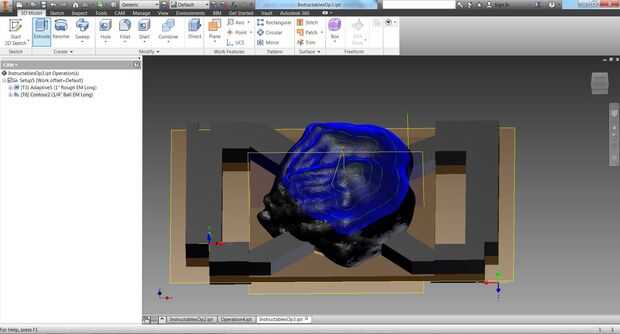

La configuración consiste en crear un material común que incluye las bridas y el material de unmachined alrededor de las manos, así como el aire por encima de las pestañas. La UCS sobre el área trabajada a máquina se le asigna así. Asegúrese de que su tirón en el mundo real coincide con su tapa en el modelo. Puede ver el viejo UCS como referencia.

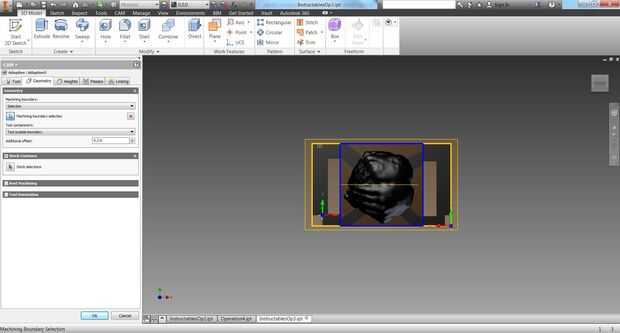

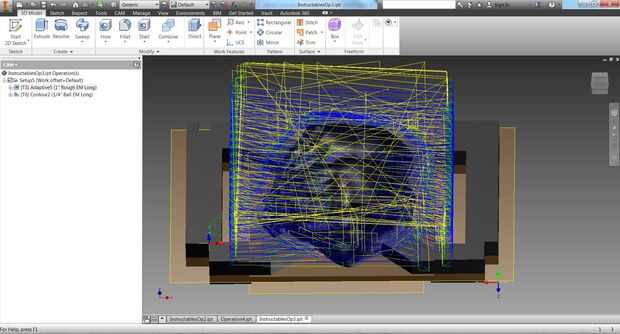

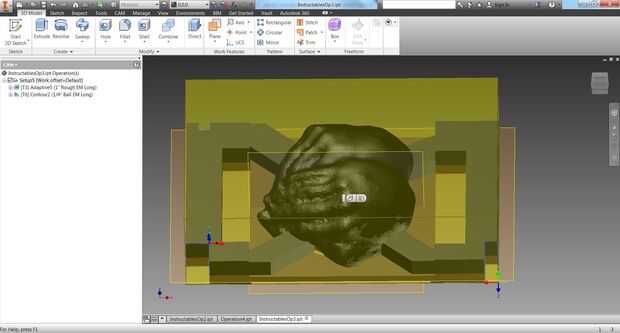

Para no pasar tiempo cortando el aire por encima de las pestañas, he especificado en mi operación adaptable para cortar justo por encima del perfil delineado en azul, que es por qué dejé que la superficie en mi modelo. Puedes ver la operación sólo funciona en el centro de la parte, que pasa a corresponder al lugar donde hay material. La adaptación entonces áspero claro del material alrededor de las manos.

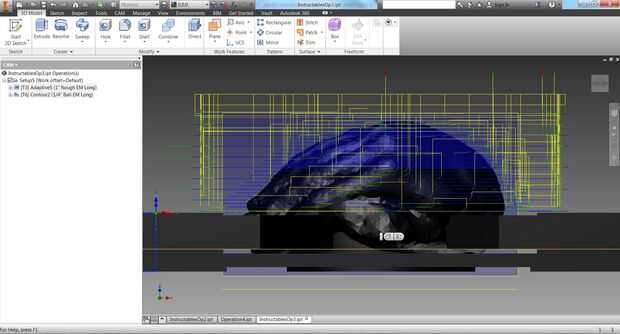

Luego un contorno se utiliza para limpiar la superficie, pero como se puede ver en la última foto, no enviarlo hasta el fondo, ya que iba a usar 3 + 2 mecanizado de ejes para venir en esta compleja geometría de los lados.
