Paso 19: Preparar el modelo 3 + 2 mecanizado

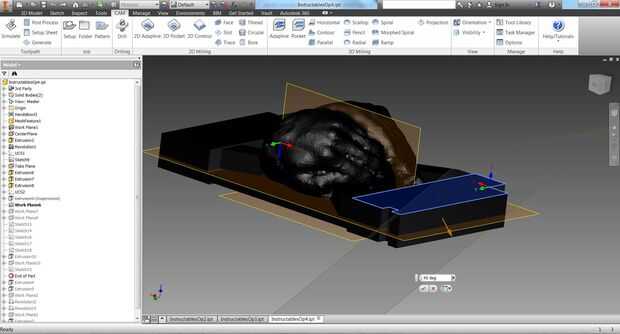

El principal cambio en 3 + 2 ejes de mecanizado está definiendo un nuevo eje dentro de sus operaciones de la máquina ver el modelo de. Esto significa crear planes hace referencia a los lugares de origen o las superficies existentes en el modelo. En mi caso, los nuevos aviones están en ángulos de 45 grados a la horizontal, para dar un mejor ángulo en algunas de las piezas detalladas del modelo.

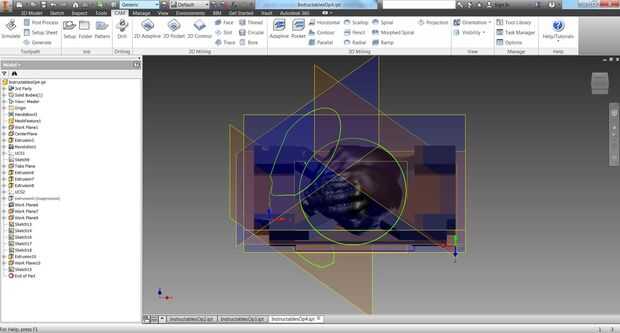

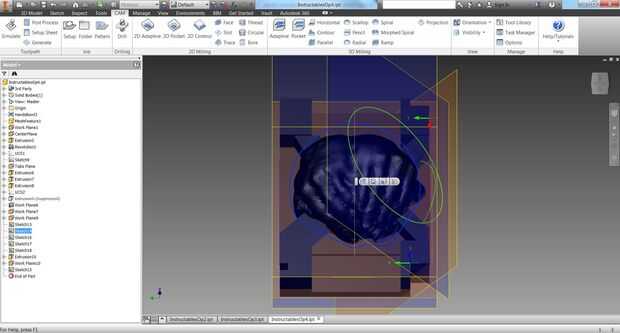

Esto también requiere cuidadosamente dibujar bocetos delimitadores alrededor de las áreas que le gustaría a máquina. Puesto que ahora el eje z se mide perpendicular al nuevo plano, no la mesa de la máquina, se debe especificar una zona estrecha en la que desea que la herramienta hace cortes. Se puede ver en la foto cómo bosquejado en uno de mis planos de referencia de 45 grados la zona en la que quería trabajar a máquina para producir.
Hacer esto para cada ángulo para máquina de.
