Paso 21: Contorno de los cuatro lados con 3 + 2
Ahora es el momento a la máquina desde un nuevo ángulo.

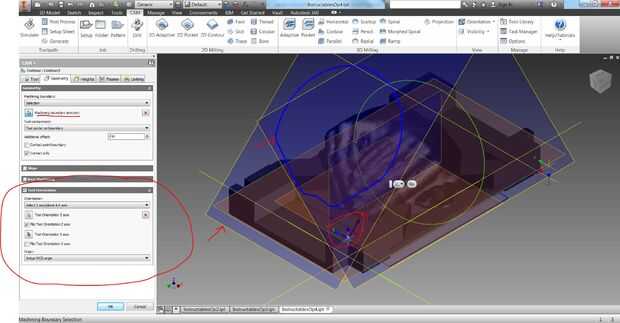

En primer lugar, iniciar un contorno como normal, directamente desde la cima. En la pestaña de geometrías, haga clic en el cuadro "Orientación de la herramienta" y seleccione el plano de referencia para ese lado de 3 + 2 mecanizado. Utilizar el modelo para seleccionar las direcciones para el sistema de coordenadas y no se olvide de seleccionar un cuadro delimitador desde el boceto dibujado en ese plano, para indicar a la herramienta de dónde parar.

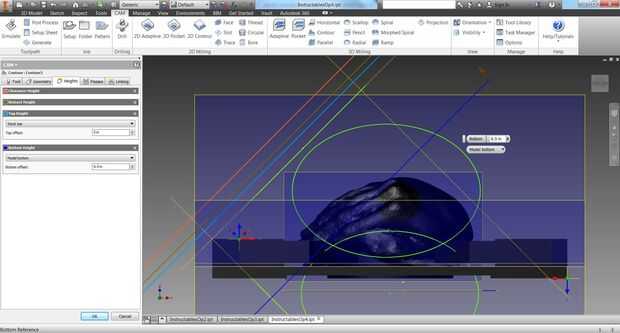

Revisa el modelo al lado y ver cómo profundamente el eje z debe pasar por debajo de alturas. Me aseguré que mina despejó las puntas de los dedos y no subir demasiado la parte superior de la mano, puesto que ya era a máquina de la parte superior.

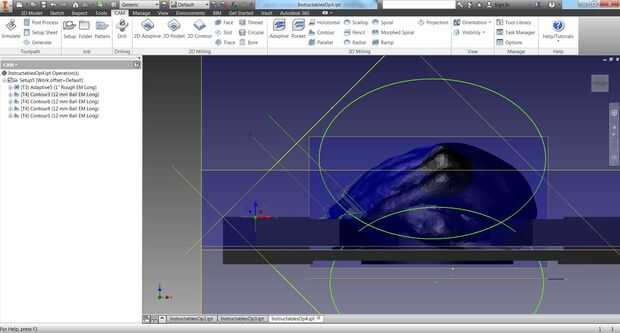

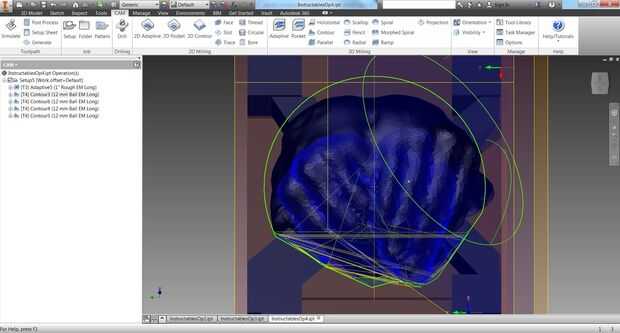

Entonces mira las trayectorias de herramienta de la "tapa" (plano de referencia POV) y lateral, así que las cosas que se ven OK.
Repita este proceso para todos los lados de 3 + 2 mecanizado.
