Paso 4: Utilice HSM para crear una configuración para su mecanizado
Ahora que el modelo está preparado para CAM, es tiempo de utilizar HSM para obtener las trayectorias de herramienta a la máquina.
En primer lugar, usted necesita decir HSM lo que usted quiere trabajar con. Esto requiere imaginar cómo la máquina elimina material y asegurar que estás correctamente representando donde este material es! De lo contrario, terminarás inesperadamente chocando con el material, o de corte aire durante horas...

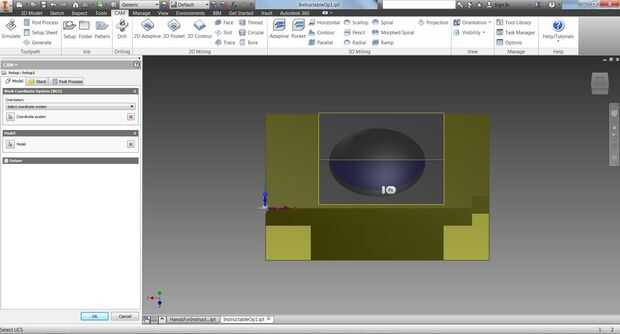

Así, en primer lugar crear una configuración y seleccionar el UCS ha creado como su sistema de coordenadas - "Seleccionar sistema de coordenadas" en el menú desplegable. Continuación, seleccione su modelo.

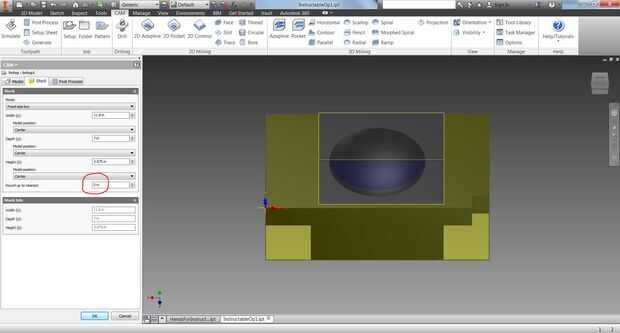

Luego en la ficha siguiente, quizá quieras comprobaremos que las dimensiones en su recuadro de acción material en amarillo coinciden con el material que está en sus manos. Verifique el factor de redondeo. Obviamente, hacer trampa a la máquina de pensar sobra material estarán más seguro - porque cortará el aire que piensa es su parte. Pero el revés puede ser realmente malo, sobre todo con maderas duras o de metal! Chequeen que todo coincide.
