Paso 7: Tu parte de la superficie
Hay muchas estrategias diferentes de superficies que todos utilizan métodos diferentes de anchos pequeños para crear una superficie lisa. Esto normalmente se hace con una fresa esférica, ya que no tiene cualquier esquinas filosas que dejarán marcas profundas en la superficie. Voy a usar el extremo de bola más grande posible, dejar la Vieira más suave que pueda, ya que el radio de la esfera es mucho más grande que el de la herramienta. Si usted quiere captar detalles finos, es necesaria una fresa de bola más pequeña.
Voy a mostrar cómo usar contorno (un ancho de paso vertical) y Vieira (un ancho de paso horizontal) junto a la forma en la esfera de las transiciones de escarpadas en los bordes (vertical) a poca profundidad en el centro (horizontal).

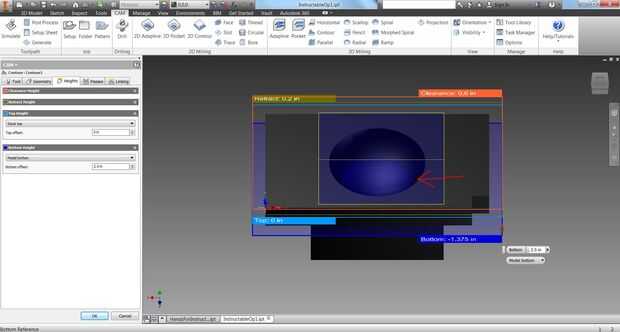

En primer lugar, creé una Vieira con una fresa esférica en mi geometría de la esfera, luego puse la altura para ir hasta un punto justo por debajo de lo que sentía como el punto de inflexión de escarpado a poca profundidad. Esto es sólo una conjetura áspera por el ojo. Pero obsérvese, establece el límite inferior en 2.5" de la parte inferior del modelo. Esto será importante en un segundo.

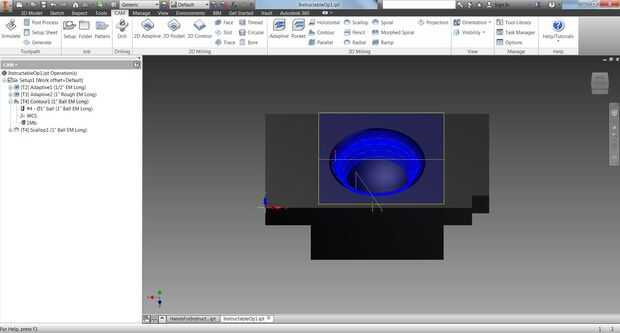

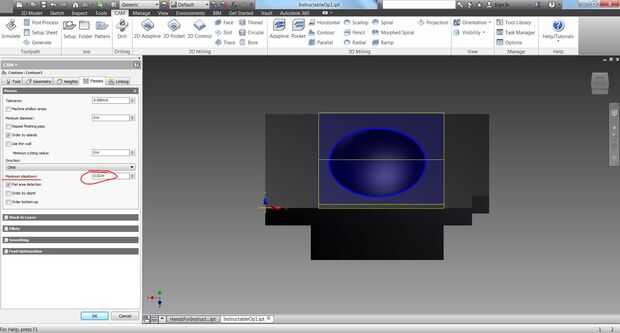

Entonces creé un suave 0,020" ancho de paso - un incremento relativamente pequeño en comparación con mi herramienta de 1,000". Cada paso es 0,020" inferior. Se puede ver una vista previa de esta trayectoria de herramienta.

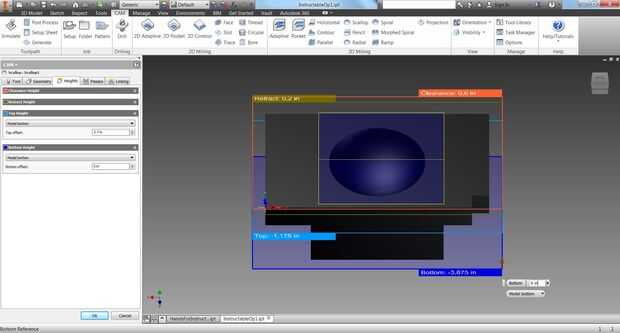

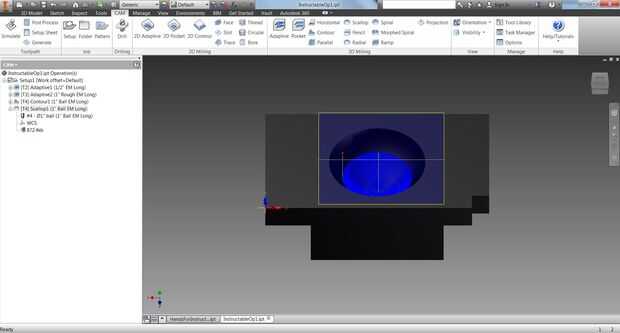

Para la Vieira, ajusté el límite superior para ser justo por encima del límite inferior anterior, para ayudar a mezclar las dos trayectorias. La parte superior comienza a 2,7" de la parte inferior del modelo, 0,2" de la marca baja anterior alcanzada por el contorno. Tenga en cuenta que las alturas siempre se aplican a la posición de la parte inferior de la herramienta, no el punto tangente que toca el material.

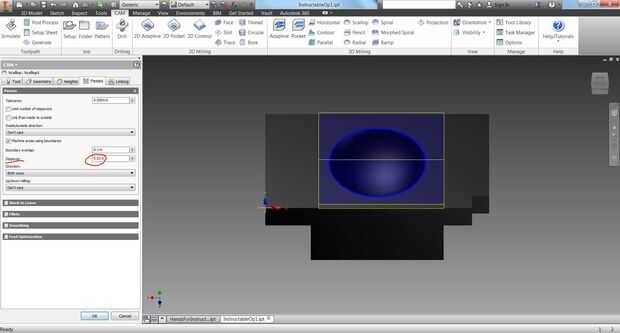

Asegúrese de que el ancho de paso en la Vieira empareja el contorno!
