Paso 12: Sensor relé y de luz

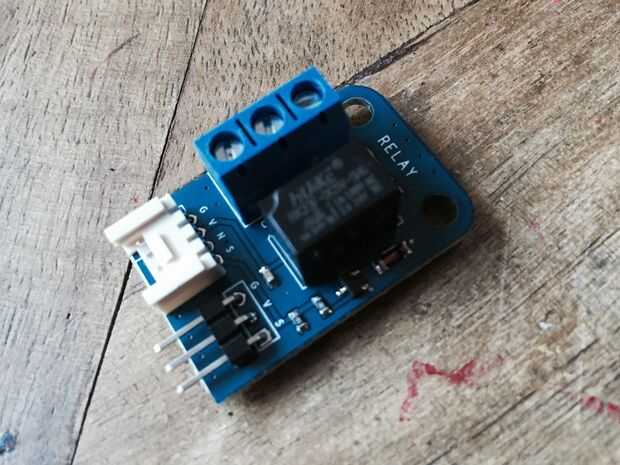

"Relay" de las Naciones Unidas o contacto en español, es un interruptor electromecánico, permite controlar un circuito eléctrico con otro circuito eléctrico. Este contacto funciona con 120 VCA, es decir corriente alterna de las casas, por un lado, y el circuito del Arduino para controlarlo por el otro.
CUIDADO!!!!!! en este proyecto interés con 120VAC, así que deben trabajar con mucho cuidado para evitar un choque eléctrico.

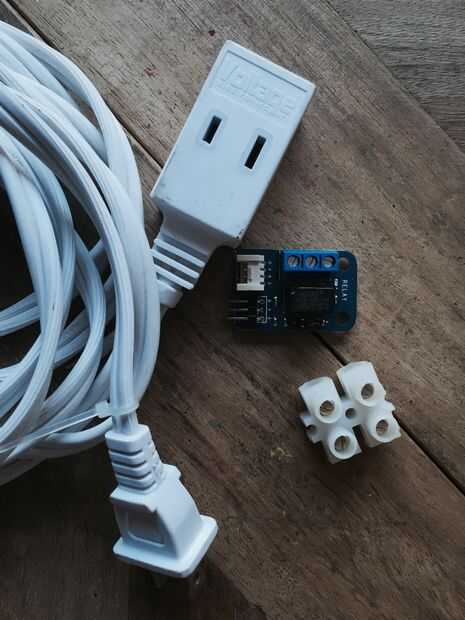

Materiales adicionales
Para este proyecto vamos a ocupar además del temporizador y el sensor de luz, un poco más de materiales:
- Extensión eléctrica
- Conector de terminales
- Cautín y soldadura

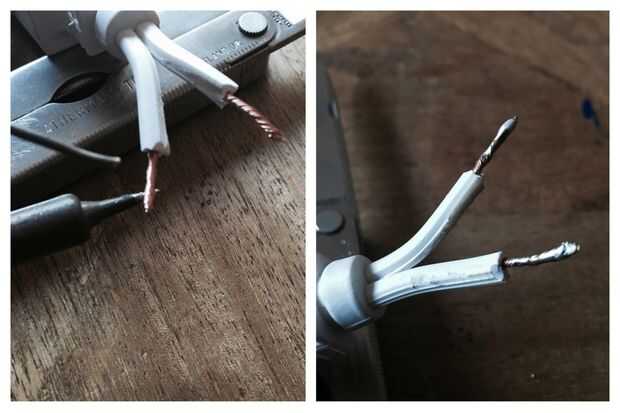

Cortar la extensión eléctrica, y "estañar" los cables como se ve en la foto.
Conexión

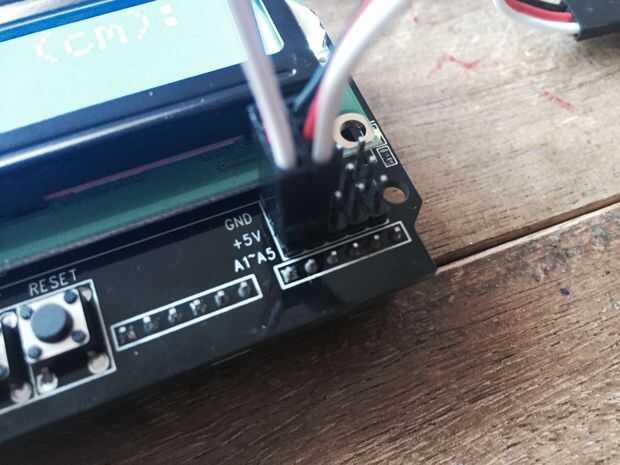

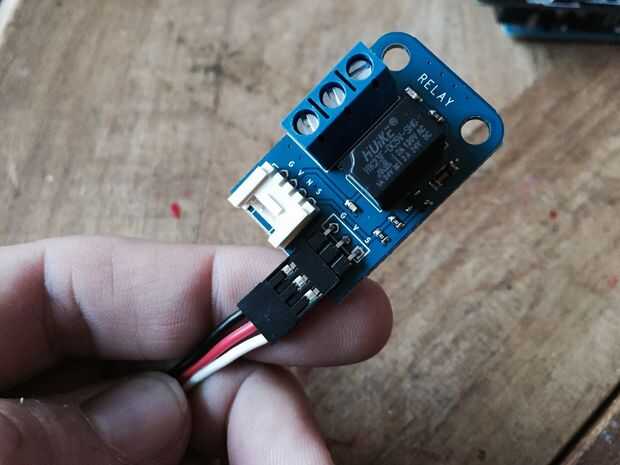

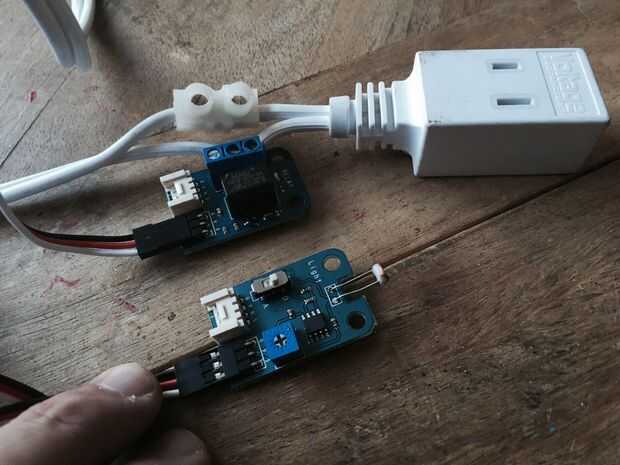

Las conexiones son sencillas. El sensor de conectar de luz al pin A1 de la pantalla, y colocarlo en modo digital. El temporizador conectarlo al pin A2 de la la pantalla (ver fotos).

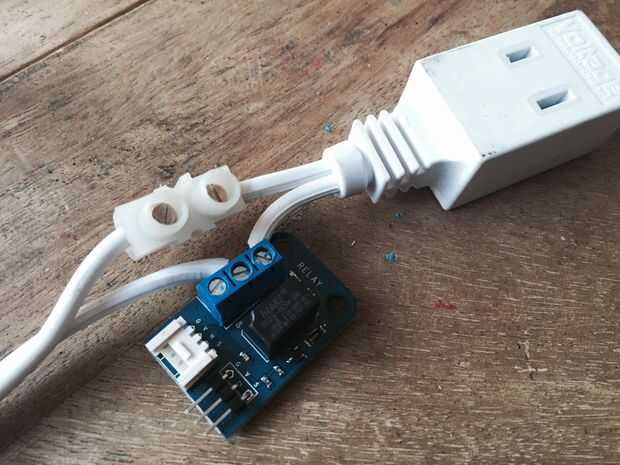

Conectar la extensión al contacto como se muestra en la foto. En el contacto, se conecta un lado de la extensión al COM y del otro, donde está la terminal hembra, al NC (o NO). NC quiere decir "normalmente cerrada" es decir cuando no está activado, esta cerrado (conexión de pecado).
Código

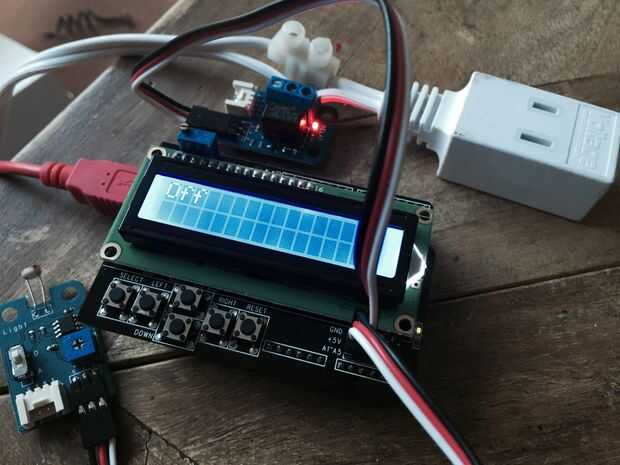

EL código es básicamente el código del ejercicio del sensor de luz, pero modificado con un pinMode(A2,OUTPUT) en el programa de instalación para activar el temporizador, En el condicional si activamos o desactivamos el contacto con el comando digitalWrite(A2,HIGH) o digitalWrite(A2,LOW). Listo, cargar el código y ponerlo a funcionar como se muestra en la foto.
