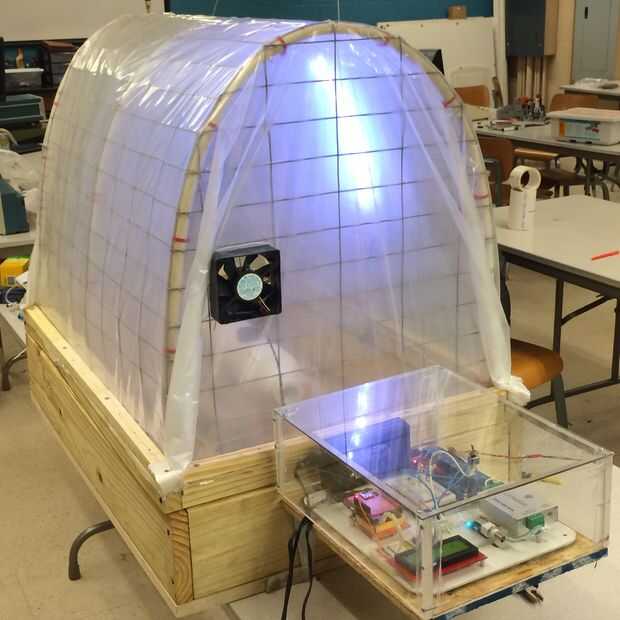

En este instructable, mostraré cómo construir un invernadero hidropónico de monitoreo y sistema de control. Se muestran los componentes eligió, un esquema de cómo se construyó el circuito y el sketch de Arduino utilizado para programar el Seeeduino Mega 2560. También voy a publicar unos videos al final para que pueda ver el resultado final
Entradas:
- DHT11
Salidas:
- Bomba de agua
- Bomba de aire
- 2 ventiladores
- Tira de luz LED
- Pantalla de LCD 4 x 20
Función:
- La bomba de aire y el agua están vinculados a una función de interrupción externa que es controlada por un interruptor SPDT. Esto permite al usuario cambiar la solución nutritiva o jugar con el sistema de riego sin tener que apagar todo el circuito. Esto es importante porque cuando se restablece la parada todo el circuito, el tiempo de la luz.
- Las luces son controladas por funciones matemáticas simples que permite al usuario determinar cuánto tiempo quieren que la luz debe ser encendido y apagado.
- Los ventiladores son controlados por temperatura. Yo he programado el relé para encender los ventiladores en cualquier momento que el sensor Lee por encima de 25 grados Celsius. Y para ser apagado en cualquier momento por debajo de 26 grados Celsius.
Creo que debo mencionar que este proyecto es todavía un trabajo en progreso. A finales de verano planeo instalar un pH, la electro conductividad y no sensor (ya que estos son esenciales para el monitoreo de un sistema hidropónico correctamente). Así que si gusta lo que ves, compruebe detrás esporádicamente durante todo el verano a revisar mi progreso!
