Paso 2: Cableado del circuito

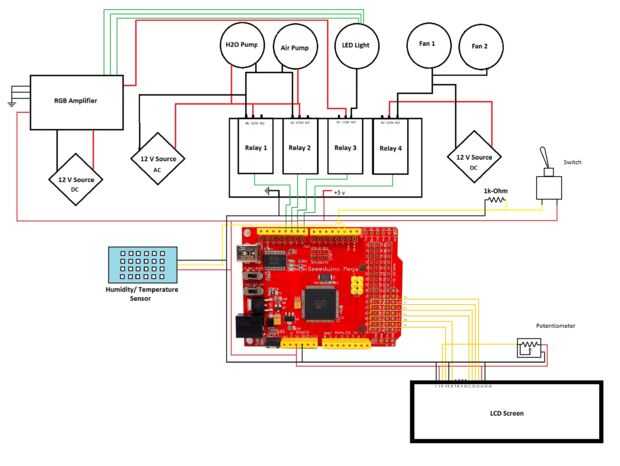

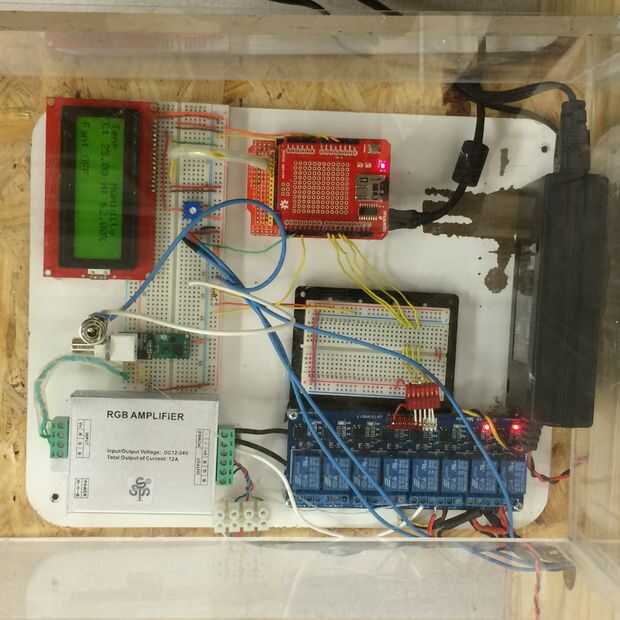

En las fotos mostradas para el paso 2, usted encontrará el diagrama de cableado así como la estructura física del circuito. Se hizo un poco de soldadura en este paso para asegurarle un sólido para el relé así como el interruptor de interrupción y luces.
Si tiene problemas con la obtención de un componente para poder, recuerda que un DMM es tu mejor amigo en este paso. Comprobar el voltaje a través de un componente en paralelo y actual a través de un componente en serie. Me pareció que comprobar los componentes por DMM mucho más rápido que tratar de recorrer de mi cableado para buscar la razón algo no estaba funcionando.
Nota: Te darás cuenta que utiliza un escudo MicroSD encima mi Seeeduino Mega 2560. Esto no es necesario para este proyecto, a menos que quieras para grabar datos (que yo no he programado apuntarle... todavía).
