Paso 2: Los componentes requeridos
Usted necesita por lo menos los siguientes componentes para smart-conduce el ventilador del inversor:
- un chip de amplificador de la operación (yo usé un LM258 dual op-amp)
- un termistor (6,8 KΩ) con una resistencia de valor fijo (4.7 KΩ)
- una resistencia variable (500 KΩ)
- un transistor PNP para conducir el ventilador y una resistencia KΩ 1 preservar el transistor
- opcionalmente un diodo semiconductor (1N4148)
Con estos componentes puede crear un controlador de temperatura por ventilador. Sin embargo si usted quiere añadir indicadores LED, usted necesita más:
- dos LED con dos resistencias o un LED bicolor con una resistencia
- también necesita un transistor NPN para el LED
Si también desea que la función de advertencia de sobrecalentamiento que se necesita:
- un zumbador y una resistencia más variable (500 KΩ)
- opcionalmente otro transistor PNP
- Opcionalmente dos fijos resistores de valor (Ω 470 para el zumbador) y 1 KΩ para el transistor

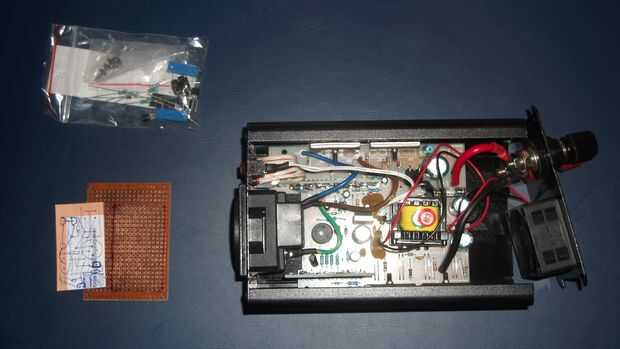

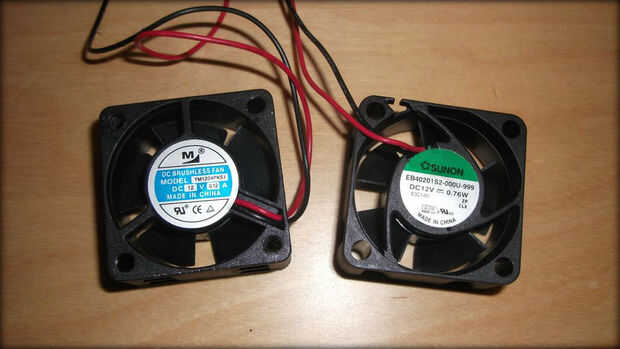

La razón principal de implementa este circuito es para silenciar el ventilador. El ventilador original era sorprendentemente fuerte, así que lo reemplazó con una versión mucho más silenciosa y bajo consumo. Este ventilador come sólo 0,78 vatios, por lo que un pequeño transistor PNP puede manejarlo sin sobrecalentamiento, mientras que también alimenta el LED. El transistor PNP 2N4403 es nominal de corriente máxima de 600 mA en su colector. El ventilador consume 60 mA durante el funcionamiento (0,78 W / 14 V = A 0,06), y el LED consume 10 adicionales mA. Así que el transistor puede manejar en forma segura los sin un relé o un interruptor MOSFET.
El timbre puede operar directamente sin una resistencia, pero encontré su ruido muy ruidoso y molesto, así que apliqué una resistencia de 470 Ω para obtener el sonido más agradable. El segundo transistor PNP puede omitirse como el op-amp puede conducir directamente el zumbador. El transistor está allí para cambiar el timbre encendido más perfectamente, eliminar un sonido de descoloramiento.
