Paso 3: Diseño y esquema de
Coloqué el LED en la parte superior del inversor. De esta forma que se puede ver fácilmente desde cualquier ángulo de visión.

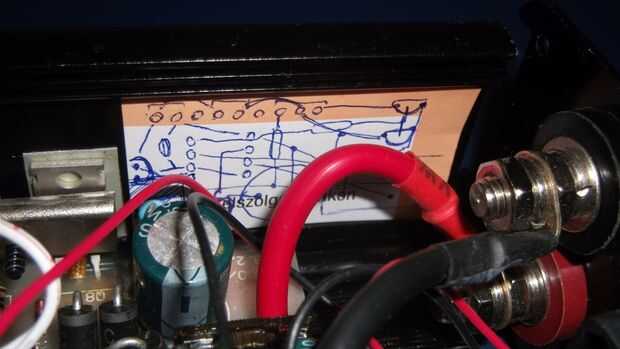

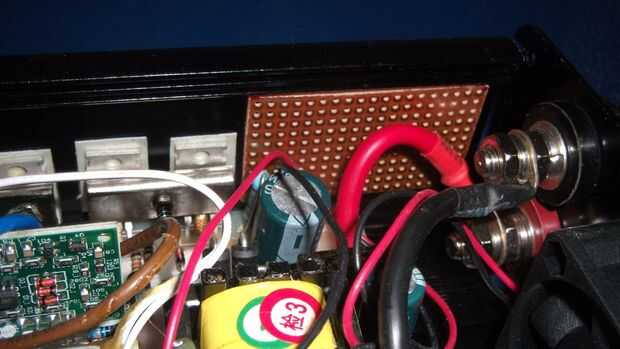

Dentro del inversor que puse el circuito adicional de tal manera que no obstruya la ruta de la corriente de aire. También, el termistor no debe ser en el flujo de aire, pero en una esquina no tan bien ventilada. De esta forma que miden principalmente la temperatura de los componentes internos y no la temperatura del aire. La fuente de calor principal en un inversor no es MOSTFETs (que la temperatura se mide por mi termistor) pero el transformador. Si desea que su ventilador para respuesta rápida a cambios en el inversor de la carga debe quedar la cabeza del termistor para el transformador.

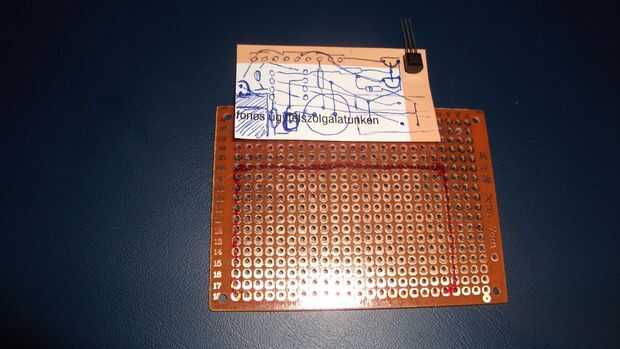

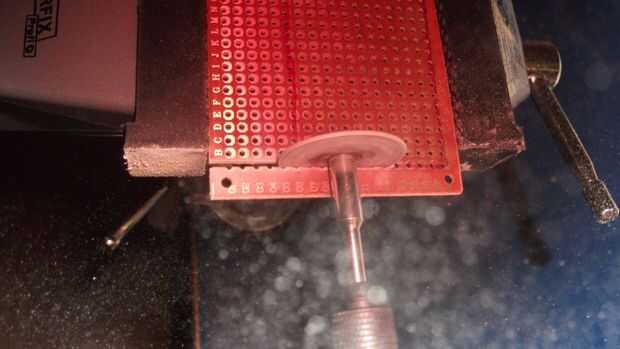

Para mantenerlo simple he arreglado el circuito a la caja con cinta adhesiva de doble cara.
El circuito se alimenta del conector del ventilador de enfriamiento del inversor. Realmente la única modificación que he hecho en los componentes internos del convertidor es cortar los cables del ventilador e inserta mi circuito entre el conector del ventilador y el ventilador sí mismo. (La otra modificación es un agujero perforado en la parte superior de la carcasa para el LED).
Potenciómetro variable puede ser de cualquier tipo, cortadoras helicoidales sin embargo son preferibles porque son bien atentos y mucho más pequeños que potenciómetros moruna. Inicialmente templó el trimmer helicoidal que gira el ventilador en KΩ 220, medido en el lado positivo. El otro barbero ha sido preajustado a 280 KΩ.
Diodo semiconductor consiste en evitar inductiva corriente que fluye hacia atrás cuando el motor eléctrico del ventilador se apaga solo, pero todavía se gira el rotor por su impulso. Sin embargo el diodo aquí la aplicación es opcional como con tal un motor de ventilador minúsculo la inducción es tan pequeña que no puede causa ningún daño al circuito.
LM258 es un chip dual op-amp que consiste en dos amplificadores de operación independiente. Podemos compartir la resistencia de salida del termistor entre los dos pines de entrada de amplificadores operacionales. De esta manera somos capaces de encender el ventilador a una temperatura más baja y el zumbador a una temperatura superior con el uso de solamente un termistor.
Usar un voltaje estabilizado mi circuito y conseguir constante puntos de temperatura que son independientes del nivel de voltaje de la batería de encendido/apagado del inversor de corriente, pero también quiero mantener el diseño del circuito tan simple como puede ser, así que desistí de la idea de utilizar un regulador de voltaje y un opto-acoplador del interruptor para conducir el ventilador con la tensión no regulada de RPM máximo.

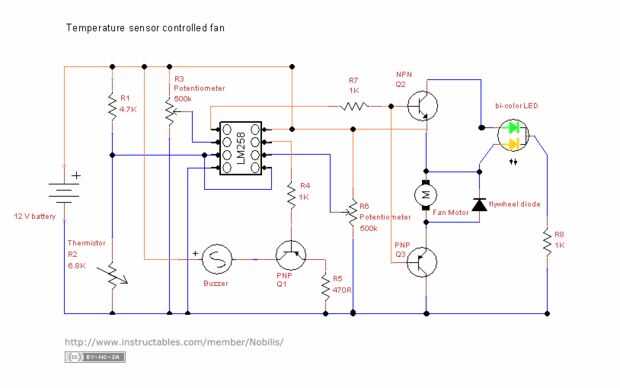

Nota: el circuito que se presenta en este esquema abarca todas las funciones prementioned. Si quisiera menos u otras funciones que el circuito debe modificarse en consecuencia. Por ejemplo dejando de lado el LED y no modificar nada dará lugar a la disfunción. También tenga en cuenta que los valores de las resistencias y el termistor pueden ser diferentes, sin embargo si se utiliza un ventilador con diferentes parámetros que la mina te también deben modificar los valores de resistencia. Por último, si el ventilador es más grande y requiere más energía, que usted necesitará incluir un relé o un interruptor MOSFET en el circuito - un pequeño transistor quemará por la corriente el ventilador drenes. Siempre prueba en un prototipo!
ADVERTENCIA! Poner en peligro la vida!
Inversores de tener alta tensión en su interior. Si no está familiarizado con los principios de seguridad de la manipulación de componentes de alto voltaje usted no debe abrir un inversor!
