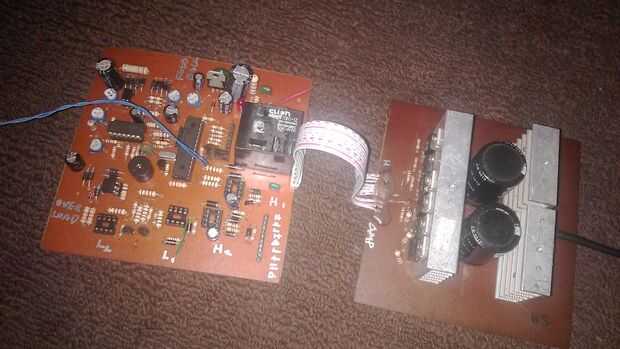

La PCB del inverter es fácil de montar siguiendo la etiqueta de los componentes que se insertará. La elección de la tensión que se utilizará para alimentar el inversor desde 12v a 48v depende de kva que está diseñando. para cualquier configuración, un relé de 12v es para uso.
El M.C.U con están el Microchip PIC16F72A o PIC16F876A características del arriba esquemático son declaró por debajo:
INVERSOR PROTECCIÓN: BATERÍA BAJA APAGADO
: SOBRE LA ENTRADA DE APAGADO DE CARGA
: O/P CORTA ENTRADA DE APAGADO DE CCT
: ENTRADA DE APAGADO DE ALTA TEMPERATURA
: BATERÍA BAJA: PITIDO INICIAL EN 11 V
: INVERSOR APAGADO ABAJO A 10,5 V
: RETRASO 10 SEGUNDOS ANTES DE CARGAR
: REGULADOR DE VOLTAJE AUTOMÁTICO [ENTRADA: 180 V - 240 V] [SALIDA: 211 V - 232 V]
CONVERTIDOR MONITOR: PANTALLA DE LCD DE 16 * 2
: INDICADORES LED
: LED DE ERROR
: ZUMBADOR
