Paso 1: Barrido de Servo
Para utilizar servos con la One de LinkIt, al cable de señal del servo (cable amarillo) el pin digital (D9) y cable de tierra (marrón o negro) con un conector de tierra.
Entonces, conecte el cable de servo (generalmente rojo) a una 5 - 6V de alimentación capaz de suministrar 1 Amp. La Junta LinkIt uno no se construye para entregar altas corrientes a través de sus pines y el servo o junta puede funcionar mal si se intenta. Te sugiero usar un 4 x batería AAA (6 voltios) como su fuente de alimentación de servos.
Únete a la tierra de la alimentación separada con el suelo de su LinkIt. El servo y otra electrónica que construiremos debe consultar un común terreno de 0V.

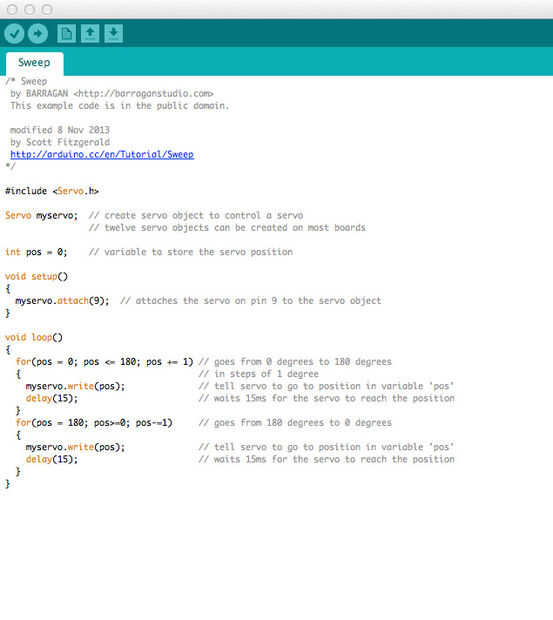

Encontrar la función Servo barra libre desde el IDE de Arduino y subir a su LinkIt uno.

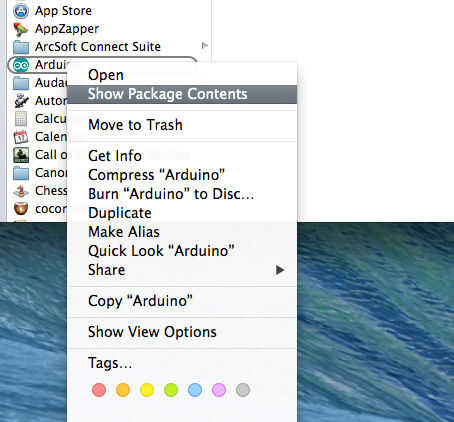

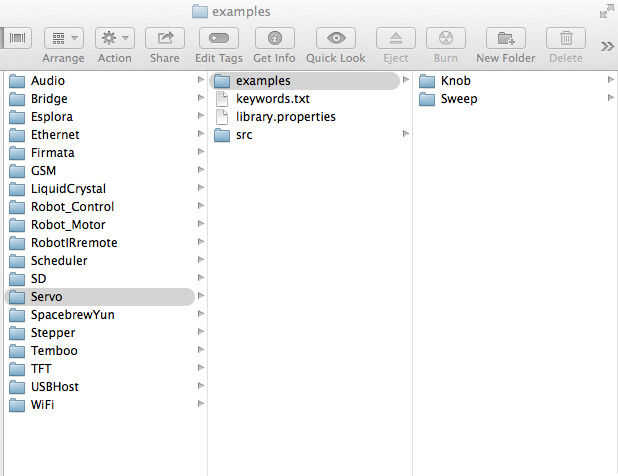

Si no lo encuentras en el menú de contexto, haga clic derecho en la aplicación, mostrar contenido del paquete y navegar por las carpetas hasta encontrar los dibujos de ejemplo.

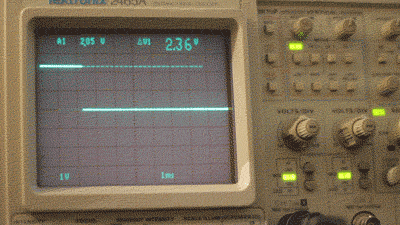

Se puede ver en el gif de osciloscopio que la señal de la salida de D9 de sus barridos LinkIt uno de ~.75ms a 2.25ms para que el servo gira completamente.
