Diodo
Simplemente usando un diodo como se muestra en el primer circuito es a menudo un buen enfoque. Las ventajas son la simplicidad y costo. Las desventajas son la pérdida de energía más grande para grandes cargas de los circuitos y una caída de tensión importante. Diodos de rectificador normal caer normalmente alrededor de 0,8 voltios. Si su circuito dibuja poco poder y puede manejar una caída tan, el diodo de bloqueo funcionará para usted.
Algo puede mejorar este circuito utiliza un diodo de Schottky. Tiene una tensión más baja de la gota - generalmente alrededor de 0,6 voltios, pero usted puede conseguir algunos más bajo que el. Hay un problema potencial con el uso aunque de Schottky. Tienen más fuga de corriente inversa, por lo que no pueden ofrecer suficiente protección. Sugiero evitar utilizando diodos de Schottky para la protección del reverso.
Transistor PNP

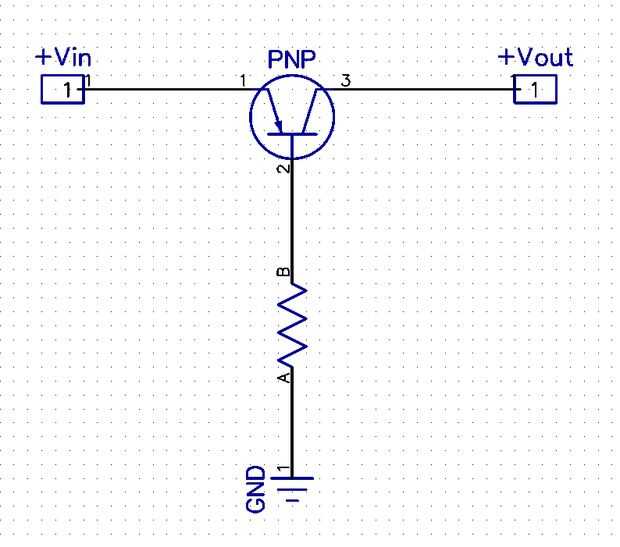

Un circuito de protección mejorado en gran medida puede proporcionarse mediante un transistor pnp como un interruptor del lado de alta como se muestra en el segundo circuito. La tensión de saturación es mucho menor que con diodos, así que la caída de tensión y pérdida de energía son mucho menores.
Las limitaciones de este enfoque es el hecho de que hay cierta pérdida de potencia de la base actual, y que la pérdida es constante independientemente de la potencia actual del circuito. En circuitos donde una muy baja corriente de reposo es típica, este enfoque podría aumentar considerablemente lo. Para los circuitos que son generalmente activos y dibujan cantidades modestas de la energía, este tipo simple de protección es difícil de superar.
P-FET de canal
Para lo último en baja tensión y elevada capacidad en corriente, sustituyendo el transistor PNP con un FET de canal P como se muestra en el tercer circuito no puede ser vencido. Tenga en cuenta que el FET está instalada en la orientación inversa como normalmente se utiliza. Esta dirección es para que la corriente a través del diodo del cuerpo intrínseca de la FET de fuga leve polarización del FET cuando la polaridad es correcta y bloquear corriente cuando invierte, apagando así el FET.
Si la tensión de alimentación es menor que la puerta máxima FETs a voltaje de la fuente, sólo necesita el FET, sin diodo ni resistencia. Sólo tiene que conectar la puerta directamente a tierra. Si después de consultar la hoja técnica de la FET, encuentra que Vcc podría superar el máximo de los Vgs, debe soltar la tensión entre la puerta y la fuente. El circuito mostrado hace exactamente eso. Introduciendo un Diodo zener con una tensión menor que la Vgs máximo limita el voltaje a un nivel seguro. Calcular el valor del resistor para proporcionar la corriente suficiente para correctamente la polarización del Diodo zener elegido.
Elegir
Cada uno de estos circuitos ofrecen un conjunto diferente de las ventajas y desventajas. Que les he enumerado en orden de creciente complejidad y el costo. En la elección de lo que es mejor para tu circuito, examinar cuáles son sus necesidades de voltaje y potencia. Utilice el circuito más simple que será suficiente para sus necesidades.
