Bueno, tengo. Eso puede arruinar tu día.

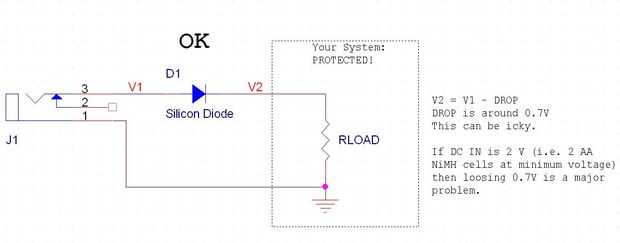

La forma más sencilla de proteger tu sistema de una batería invertida se ve en la primera imagen. Simplemente poner un diodo en una pierna o la otra de su circuito (generalmente el + lado). Si usted no se preocupa por la eficiencia de su sistema, y tiene por lo menos 0.7 V de margen cuando su fuente es su valor más bajo posible, entonces esto funcionará bien. RLOAD representa lo que diablos estás corriendo--un microcontrolador, un café caliente, lo que sea.
Sin embargo, si usted tiene menos de 0.7V de margen en su sistema, puede sustituir el diodo por un diodo de Schottky. Esto hace que su caída hasta 0.3V. Mejor, pero todavía no grandes. Por ejemplo, si está ejecutando un sistema de 2 pilas AA, aún no puede permitirse la caída ~0.3V de un Schottky porque puede tener un chip que requiere 2.0V a correr y las células de NiMH fondo en unos 1. 0V / célula.
Entonces, ¿qué es un chico (o galón) hacer?

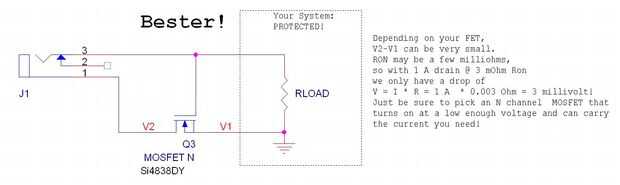

La tercera imagen muestra un simple truco para protección de polaridad inversa que tiene un voltaje mínimo de la gota en el dispositivo de protección. En este caso, utilizas un MOSFET de canal N en el lado (negativo) de la vuelta de su proyecto.
Cuando la tensión está conectada correctamente, puerta de MOSFET se tira alto en relación con su fuente, que lo convierte en. En este caso, el FET se comporta como un resistor de bajo valor. Cuando se invierte la tensión de CC, la puerta se tira bajo en relación con su fuente, y el FET se apaga. Simple como eso. En su mayoría.
Usted debe elegir un MOSFET con un bajo bastante encender voltaje que esté completamente encendido en su mínima tensión y tiene una baja suficiente RDSon en su voltaje de funcionamiento que su caída de tensión será lo suficientemente bajo como para que su sistema de operar. Os muestro una Si4838DY que se ajuste el proyecto de ley para muchos proyectos. En Vgs = 2.0V, tiene una resistencia ON sólo 0,003 ohmios! Y puede manejar hasta 60 amperios, por lo que es eficaz para aplicaciones corriente bajas y altas. Es caro, en sobre $3,00 cada aunque ($1,50 en cantidad). Para aplicaciones menos exigentes, quizás un IRLML6344TRPBF mejor encajará el proyecto de ley. Es sólo $0,50 ($0,13 en cantidad).
Como su tensión aumenta, una toda plétora de transistores abiertos, que puede ser mejor adaptado para su aplicación y más barato. Asegúrese de mirar la tabla de RDSon vs Vgs en tu transistor propuesto. Una vez que aprendas a leer detenidamente el motor de búsqueda de DigiKey y escanear las hojas de datos, usted puede encontrar transistores muy rápidamente.
Por cierto, revise cuidadosamente para asegurarse de que usted no invierte la fuente y el dren del transistor. Si lo hace, el diodo del cuerpo del FET conducirá durante la conexión de polaridad inversa, y a freír su circuito.
