Iontoforesis controlada por arduino contador (6 / 8 paso)

Paso 6: Conexión de ARDUINO con relé y zumbador

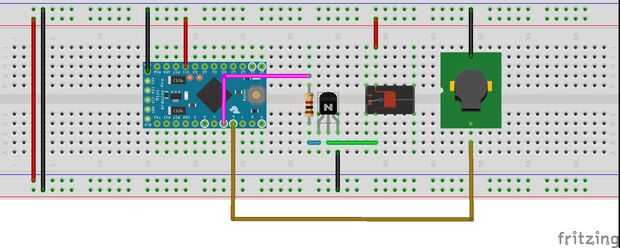

permite describir paso a paso (para fácil comprensión que estoy usando Fritzing para demostrar el configuración del cableado)

1. cableado ARDUINO con relé y zumbador y mi código es:

const int outputPin = 5; LED / PIN DE RELÉ

zumbador de int = 6; alarma sonora PIN

en la configuración

void setup() {}

pinMode (zumbador, salida);
pinMode (outputPin, salida);

}

Nota sobre el relé:

causa que estos tienen un interruptor de polaridad de modo, que significa:

Cable de relé en el cable de salida (a) positivo, (b) negativo

cable de relé de salida de cable (a) negativo, (b) positivo

Necesitamos un relé DPDT que tiene capacidad de am para hacer la tarea

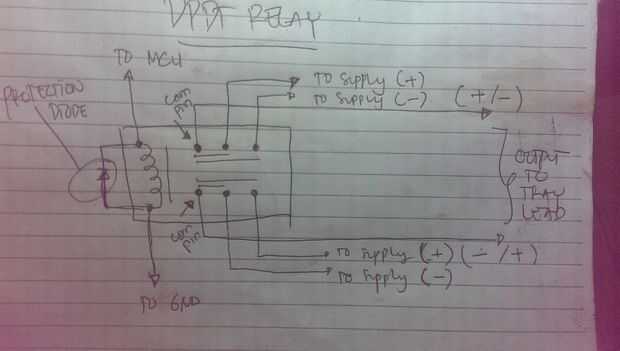

ver la imagen para el cableado del relé
