IOS de Bluetooth del coche de RC DIY (2 / 7 paso)

Paso 2: Conexiones (Arduino para controlador de Motor)

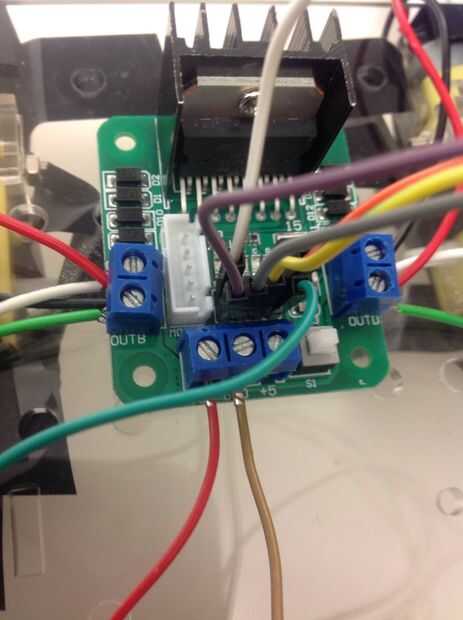

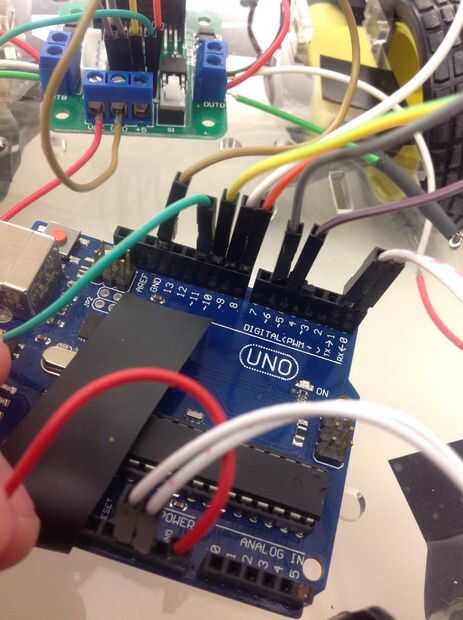

Vamos a comenzar con las conexiones y haz la parte difícil del camino. En el arduino, hay pines llamados "DIGITAL PINS", haremos uso de estos para conectar desde el arduino al conductor del motor. Para empezar, te recomiendo conseguir 6 cables de colores diferentes para conectar. Una vez obtenidos los cables se conectan como sigue.

-Pin digital 11 el arduino va a IND en controlador de motor
-Digital Pin 10 en arduino va al INC en controlador de motor
-Pin digital 9 de arduino va a ENA en controlador de motor
-Pin digital 8 en arduino va a ENB en controlador de motor
-Digital Pin 6 en el arduino va al INB en controlador de motor
-Digital Pin 5 en arduino va al INA en controlador de motor

Para las conexiones de alimentación de arduino para el conductor del motor
-Vin en el arduino va a VCC en controlador de motor
-GND de arduino va a GND en controlador de motor
