Paso 4: Sensores de Gas: ¿Cómo trabajan?
Sensores de gas están disponibles en varios tipos. Se clasifican según la forma de detectar los gases presentes en la atmósfera.
1) de tipo electroquímico
La serie del sensor MQ cae en esta categoría de sensores de gas. Estos sensores de gas tienen un elemento de detección generalmente de SnO2 u óxido estánnico es el nombre correcto de la IUPAC (Unión Internacional de química aplicada y pura) o comúnmente llamado como óxido de estaño (no se trata de Satanás -ic).
La capa de SnO2 está cubierta en una base cerámica tal compuesta generalmente de aluminio Oxide(Al2O3).
El fenómeno que ocurre aquí se conoce como adsorción y es mucho diferente de absorción.
Adsorción es un fenómeno superficial que significa que las moléculas del gas se acumulan sólo en la superficie de la capa de SnO2.
Para aumentar la velocidad de adsorción que necesitamos para calentar el elemento. Esto se hace por la bobina de calefacción (por cable malla) presente en los sensores de gas MQ.
Calefacción aumenta la velocidad de la adsorción. Hay un tiempo específico de precalentamiento para cada sensor antes de que puede ser utilizado.
Como las moléculas del gas comienzan a acumular en la superficie tenemos una tensión proporcional a la concentración como la salida.
Este es el voltaje que vamos a medir para detectar el gas.
Ahora debido a la adsorción es decir, moléculas que acumula en el elemento de detección del sensor de estos sensores se vuelven inútiles después de pocos meses y necesitan ser reemplazados con nuevos. Usted no puede limpiar los sensores son todo ocurre a nivel molecular.
Estos son los más ampliamente sensores utilizados y disponibles para aficionados de la electrónica.
Aparte de estos tenemos otros cuatro tipos
Infrarrojos 2)
La proyección de imagen infrarroja 3)
4) semiconductor y
Holográfico de 5)
Ahora si ves cualquier sensor de gas MQ tendrá 6 pines de los cuales 4 son utilizados para fines de calefacción y otras 2 son para voltaje de salida y tierra.

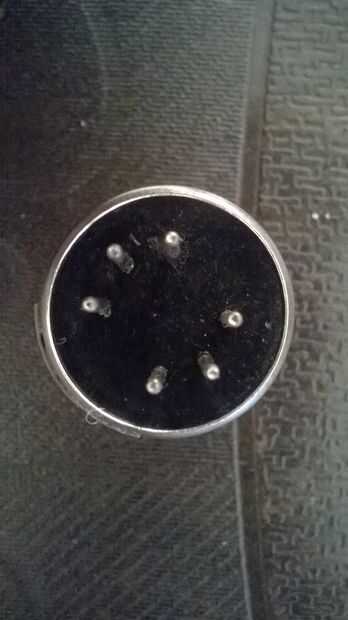

En las fotos puedes ver las 6 clavijas de un sensor de gas MQ-8.

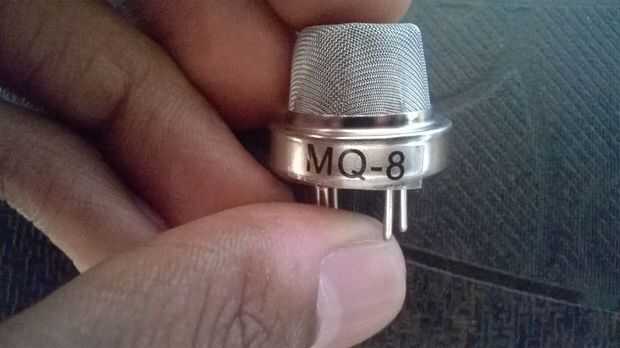

La segunda imagen muestra un sensor de gas MQ-8 que es altamente sensible a H2. Puede ser utilizado para la detección de LPG también.
Para su referencia he adjuntado la hoja de datos de la misma. Está claro de la hoja de datos que se pueden detectar muchos tipos de gases utilizando un solo sensor de MQ-8.
Antes de ir más lejos te recomiendo leer estos dos artículos en Cómo funcionan los sensores de gas y Cómo elegir un sensor de gas garaje del ingeniero y Seeed Studio respectivamente.
