Paso 3: Conecte el relé a la base
PRECAUCIÓN
Si tienes experiencia previa trabajando con electricidad de la CA entonces utilizar la salida, si no use dc componentes como led o motor para. No tocar las juntas de soldaduras en la parte posterior del relé mientras la corriente está fluyendo.

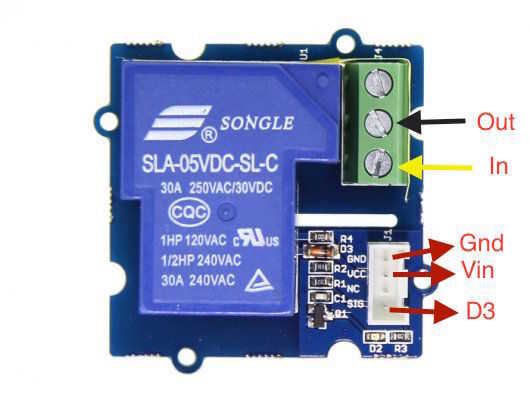

Relé de
En este proyecto, la asignación de pines son las siguientes
- "Sig pin" del relé se conecta a la "D3" de la base.
- "VCC" del relé está conectado con el "VIN" de la base
- "GND" del relé se conecta a "GND" del núcleo.
- NC no está conectado a nada.
- Conecte el cable neutro de la fuente de alimentación al puerto "COM" del relé ("en" puerto si hace referencia a la imagen de relé arriba).
- Conectar otro cable desde el "NO" del relé ("Puerto de salida" Si hace referencia a la imagen del relé por encima de) al.

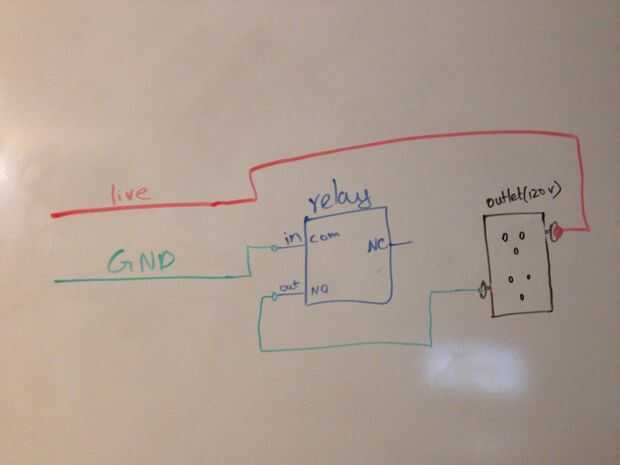

(consulte cuadro de cableado de salida si es necesario)
Nota: Asegúrese de que el Vin suministra 5v o superior si no el relé puede no funcionar desde su clasificado para trabajar con 5V. En este caso IPad Cargador fue utilizado para suministrar la energía al núcleo y se midió el voltaje en el Vin para estar cerca de 6V. También puede conectar el VCC del relé a cualquier fuente de 5v directamente como arduino etc..
LED (DC)
- Conecte anode(long leg) al resistor, el otro extremo de la resistencia al pin "D3"
- Conectar el cátodo (pata corta) a "COM" del relé ("en" puerto si hace referencia a la imagen de relé arriba).
- Conecte el "NO" del relé ("Puerto de salida" Si hace referencia a la imagen del relé por encima) a "GND" del núcleo.
