IOT de Arduino: Temperatura y humedad (con WiFi ESP8266) (2 / 7 paso)

Paso 2: El circuito

Las conexiones son bastante fáciles, mira la imagen de arriba con el circuito de protoboard esquema.

Notas:

DHT-22

  • DHT-22 Vcc de 5V de Arduino
  • Datos de DHT-22 pines de Arduino 2

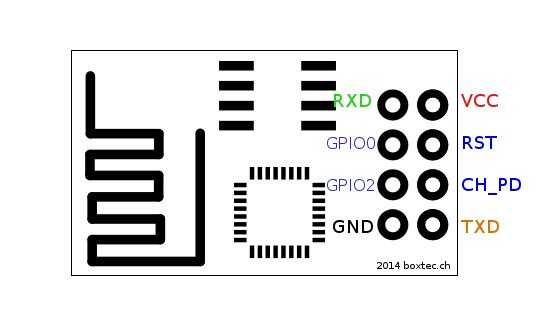

ESP8266

  • VCC, RST y CH_PD a Arduino 3.3V
  • RXD a Arduino pin 1 (TX)
  • TXD a Arduino pin 0 (RX)

Actualización: Nota:

Si usted tiene cualquier problema de energía con su regulador de voltaje uno 3.3V de uso de módulo ESP8266 (e.g. LD1117V33), conectar la clavija de Vin del regulador con el pin de Vin de la placa de Arduino uno.
