Paso 8: Hacer tu propio Sensor de luz
Ahora, a preparar su propio sensor de luz que permite el Edison detectar si las luces alrededor de él están encendido o apagado.
Para ello, tendrás que hacer un poco de soldadura, o si no está seguro acerca de él, usted puede construir el circuito en un protoboard, así!

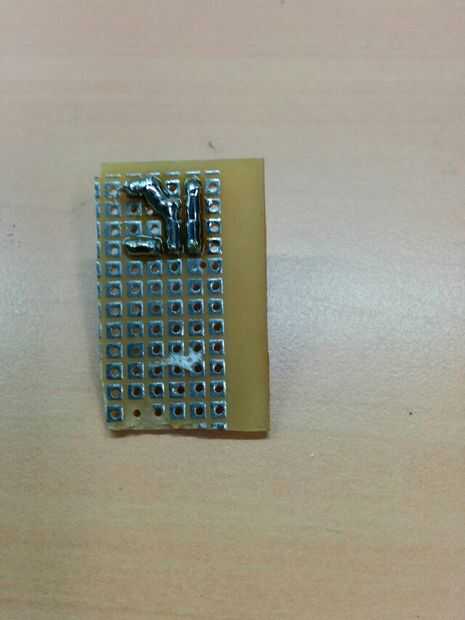

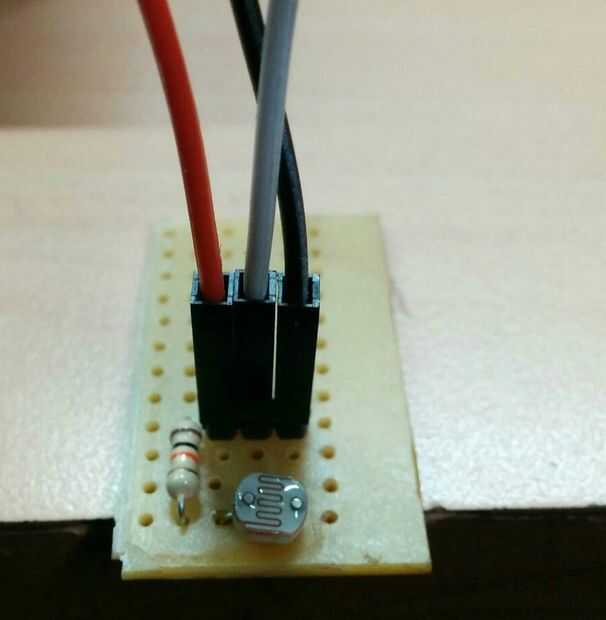

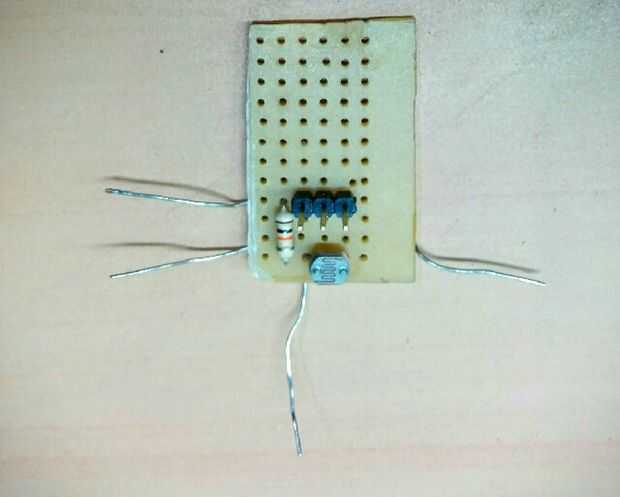

Organizar los componentes como se muestra y les de la soldadura según el diagrama del circuito. Por favor tome nota de los pines de fuente de voltaje y tierra.
Lo que el fotorresistor hace, es que varía su tensión según el luz incidente sobre él, y así los cambios de voltaje pueden ser rastreados cuando está conectado en serie con otra resistencia. La configuración de nuestro circuito se refleja en el hecho de que el voltaje aumenta con un aumento en la luz del incidente.

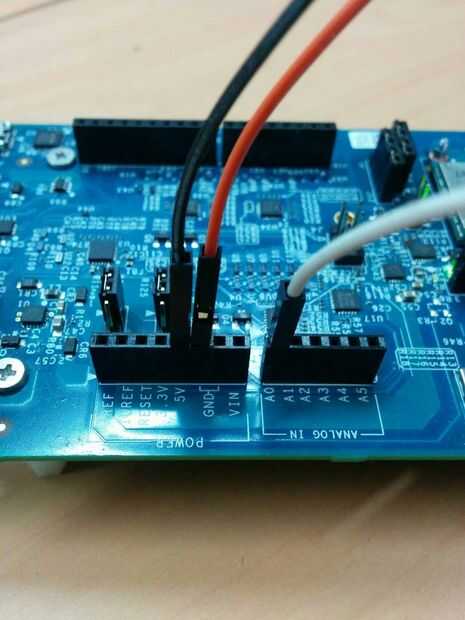

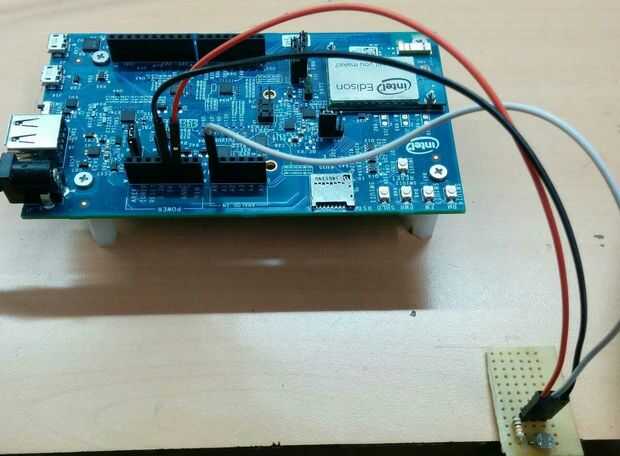

Una vez has construido el circuito, utilice los cables de puente para conectar el sensor al breakout junta como sigue;
- Conecte el terminal de alimentación del sensor a los 5V de la placa
- Conectar la terminal a la terminal GND de tierra del tablero
- Conecte el terminal de salida del sensor a la terminal A0 de la Junta
¡ Genial! Ahora su Edison tiene un sensor para detectar cualquier cambio en la luz alrededor de él!
