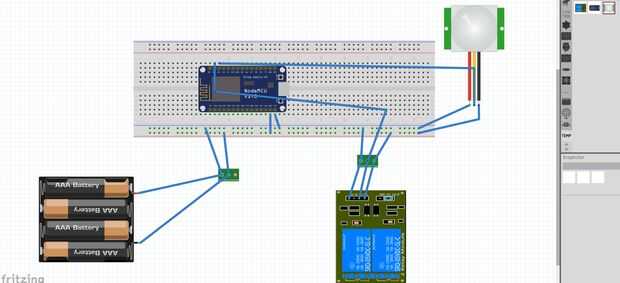

Paso 2: Diagrama del circuito:
Vamos a utilizar Fritzing para crear el diagrama del circuito
Conexiones:
NodeMCU (ESP8266 Dev Kit) D1---> INI del relé
NodeMCU (ESP8266 Dev Kit) D2---> Digital sensor PIR
NodeMCU (ESP8266 Dev Kit) VCC---> VCC (+) de la batería
NodeMCU (ESP8266 Dev Kit) GND---> GND (-) de la batería
Relé de VCC---> VCC (+) de la batería
Relé de tierra---> GND (-) de la batería
PIR Sensor VCC---> VCC (+) de la batería
PIR Sensor de tierra---> GND (-) de la batería
Ejecute uno de los cables de la luz (dispositivo) a través de la NO(normally open) y la terminal C (común) del relé.
Si está utilizando una fuente de alimentación permanente, entonces necesitas un convertidor de energía, como usar en el proyecto real consulte el curso.
tienes que conectar el connection(220/110) de alimentación para el convertidor de potencia, que le dará a 5v o 10v, cada uno tendrá + y - utilizar éstos como su VCC y GND respectivamente.
