Paso 3: Configuración de protoboard
Ahora tienes tus pines GPIO y 5V fuente de alimentación seleccionada y conectado. Tiempo para configurar la placa.

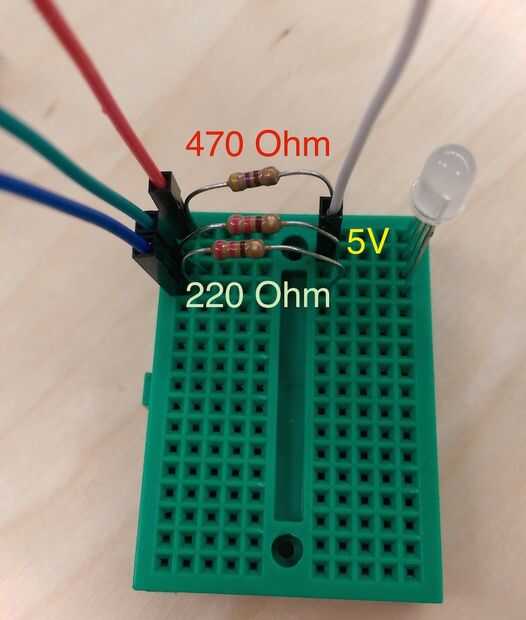

Consulte el diagrama del RGB LED arriba otra vez. Observe que el cable más largo obtiene 5V. Se puede decir que pin es rojo ya que es en el lado eso Perno largo que solo tiene un pin, no dos. Desde allí usted puede calcular hacia fuera verde y azul, están en el otro lado del perno largo. En la foto de arriba, el pasador largo es en la segunda fila de la parte superior, con el cable blanco. Tiempo para las resistencias. Dije que se necesita ~ 300 ohmios, pero aviso que uso dos resistencias diferentes. Usted puede jugar con qué combinación funciona mejor para usted, pero como regla general, la luz roja tiende a dominar el verde y el azul, así que poner una resistencia más fuerte para reducir la corriente que recibe. Cuando llegamos nuestra luz el siguiente paso, les mostraré como configurar en blanco. Si usted nota que los "blancos" se ve un poco rojo, puede cambiar la resistencia de entonces.
Independientemente de un ánodo común o cátodo RGB, puede configurar la placa exactamente como aparece en esta foto. La única diferencia sería lo que está conectado el extremo hembra del cable blanco a (otra vez, de 5V en ánodo común, tierra en común cátodo).
