Paso 8: Vamos a integrar la cámara, Servos y motores
Ahora que tenemos nuestro RPI streaming de vídeo y su posición de la cámara puede ser controlado a través de internet, ¿por qué no integrar este proyecto con la anterior?

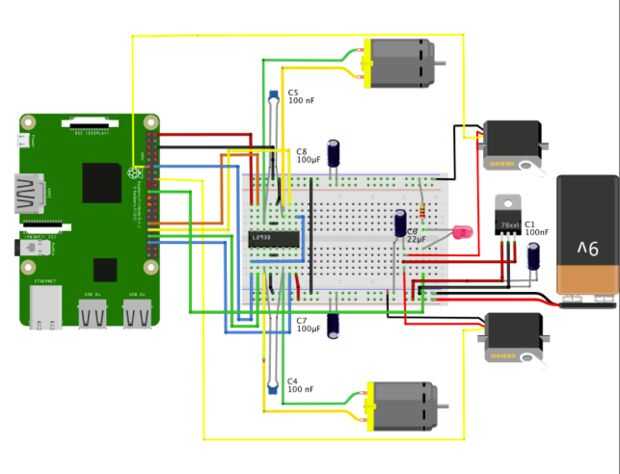

La idea completa es un RPi Robot controlado por internet. El diagrama de bloques muestra cómo el proyecto puede ser integrado y el circuito muestra cómo realizar las conexiones.

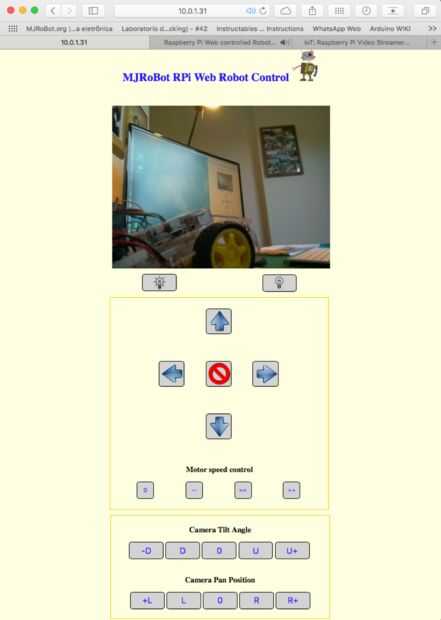

Vamos a la Página Web desarrollada aquí (index.html) y añadir los botones de control del motor (y sus respectivas funciones) se convirtieron en la primera parte de este proyecto.
<xmp> <html> <head> </head> <style> body {background-color: lightyellow} h1 {color:blue} button { color: blue; background:lightgrey; border: 1px solid #000; border-radius: 8px; position: center; } </style> <body> <div style="text-align:center"> <h1> MJRoBot RPi Web Robot Control <img style="height: 100px"src="/images/robot52.png"> </h1> <br><br> <iframe src="http://10.0.1.31:9000/javascript_simple.html" frameborder="0" align="middle" width="640" height="480" align="middle" scrolling="no"></iframe> <br><br> <button style="height: 50px; width: 100px" onclick="lighton()"><img style="height: 40px"src="/images/lighton.png"></button> <img hspace="20" style="padding-left: 200px"> <button style="height: 50px; width: 100px" onclick="lightoff()"><img style="height: 35px"src="/images/lightoff.png"></button> <br><br> <span style="display:inline-block;padding:5px;border:1px solid #fc0; font-size: 140%;font-weight: bold;"> <br> <button style="height: 75px; width: 75px" onclick="forward()"><img style="height: 65px"src="/images/forward.png"></button> <br><br><br><br> <img hspace="10" style="padding-left: 5px"> <button style="height: 75px; width: 75px" onclick="left()"><img style="height: 65px"src="/images/left.png"></button> <img hspace="20" style="padding-left: 10px"> <button style="height: 75px; width: 75px" onclick="stop()"><img style="height: 63px"src="/images/stop.png"></button> <img hspace="20" style="padding-left: 10px"> <button style="height: 75px; width: 75px" onclick="right()"><img style="height: 65px"src="/images/right.png"></button> <img hspace="10" style="padding-left: 5px"> <br><br><br><br> <button style="height: 75px; width: 75px" onclick="reverse()"><img style="height: 65px"src="/images/reverse.png"></button> <br><br><br> <p>Motor speed control</p> <img hspace="30" style="padding-left: 5px"> <button style="height: 50px; width: 50px; font-size: 18px" onclick="nospeed()">0</button> <img hspace="30" style="padding-left: 20px"> <button style="height: 50px; width: 50px; font-size: 18px" onclick="lowspeed()">--</button> <img hspace="30" style="padding-left: 20px"> <button style="height: 50px; width: 50px; font-size: 18px" onclick="regularspeed()">==</button> <img hspace="30" style="padding-left: 20px"> <button style="height: 50px; width: 50px; font-size: 18px" onclick="highspeed()">++</button> <img hspace="30" style="padding-left: 5px"> <br><br> </span> <br><br> <span style="display:inline-block;padding:5px;border:1px solid #fc0; font-size: 140%;font-weight: bold;"> <p>Camera Tilt Angle</p> <img hspace="18" style="padding-left: 5px"> <button style="height: 50px; width: 100px; font-size: 25px" onclick="downtilt()">-D</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="downcentertilt()">D</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="centertilt()">0</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="upcentertilt()">U</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="uptilt()">U+</button> <img hspace="18" style="padding-left: 5px"> <br><br> <p>Camera Pan Position</p> <button style="height: 50px; width: 100px; font-size: 25px" onclick="leftpan()">+L</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="leftCenterPan()">L</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="centerpan()">0</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="rightCenterPan()">R</button> <button style="height: 50px; width: 100px; font-size: 25px" onclick="rightpan()">R+</button> <p></p> </span> <script> var xmlhttp; xmlhttp=new XMLHttpRequest(); function lighton() { xmlhttp.open("GET","cgi-bin/lighton.cgi",true); xmlhttp.send(); } function lightoff() { xmlhttp.open("GET","cgi-bin/lightoff.cgi",true); xmlhttp.send(); } function forward() { xmlhttp.open("GET","cgi-bin/forward.cgi",true); xmlhttp.send(); } function stop() { xmlhttp.open("GET","cgi-bin/stop.cgi",true); xmlhttp.send(); } function left() { xmlhttp.open("GET","cgi-bin/left.cgi",true); xmlhttp.send(); } function right() { xmlhttp.open("GET","cgi-bin/right.cgi",true); xmlhttp.send(); } function reverse() { xmlhttp.open("GET","cgi-bin/reverse.cgi",true); xmlhttp.send(); } function lowspeed() { xmlhttp.open("GET","cgi-bin/lowspeed.cgi",true); xmlhttp.send(); } function regularspeed() { xmlhttp.open("GET","cgi-bin/regularspeed.cgi",true); xmlhttp.send(); } function highspeed() { xmlhttp.open("GET","cgi-bin/highspeed.cgi",true); xmlhttp.send(); } function nospeed() { xmlhttp.open("GET","cgi-bin/nospeed.cgi",true); xmlhttp.send(); } function downtilt() { xmlhttp.open("GET","cgi-bin/downtilt.cgi",true); xmlhttp.send(); } function downcentertilt() { xmlhttp.open("GET","cgi-bin/downcentertilt.cgi",true); xmlhttp.send(); } function centertilt() { xmlhttp.open("GET","cgi-bin/centertilt.cgi",true); xmlhttp.send(); } function upcentertilt() { xmlhttp.open("GET","cgi-bin/upcentertilt.cgi",true); xmlhttp.send(); } function uptilt() { xmlhttp.open("GET","cgi-bin/uptilt.cgi",true); xmlhttp.send(); } function leftpan() { xmlhttp.open("GET","cgi-bin/leftpan.cgi",true); xmlhttp.send(); } function leftCenterPan() { xmlhttp.open("GET","cgi-bin/leftCenterPan.cgi",true); xmlhttp.send(); } function centerpan() { xmlhttp.open("GET","cgi-bin/centerpan.cgi",true); xmlhttp.send(); } function rightCenterPan() { xmlhttp.open("GET","cgi-bin/rightCenterPan.cgi",true); xmlhttp.send(); } function rightpan() { xmlhttp.open("GET","cgi-bin/rightpan.cgi",true); xmlhttp.send(); } </script> </body> </html> </xmp> Arriba puedes ver la página web integradora final.
