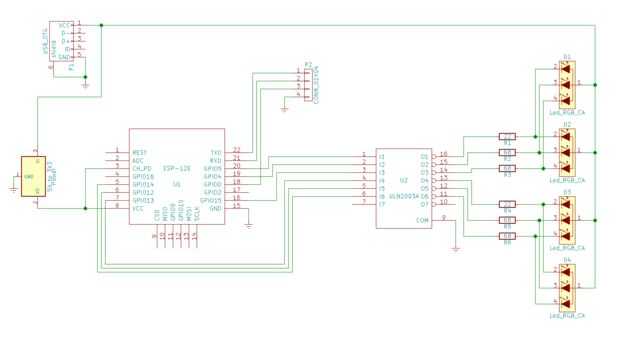

Paso 2: esquemas
Fuente de alimentación
Utilicé un zócalo estándar de USB micro para encender la lámpara. Esta forma cualquier cargador USB, batería externa o incluso un portátil puede ser utilizado como fuente de energía.
El problema es que USB 5V DC. Está bien que los LEDs con resistencias, pero la ESP8266 requiere 3.3V DC, usé un 5V a 3.3V módulo regulador había comprado en ebay.
LED
ESP8266 tiene capacidad de la unidad de 12mA en cada pin GPIO. Esto no es suficiente para manejar los LEDs directamente. Por este motivo estoy manejando los LEDs a través de una matriz de transistores.
Conectores externos
Pusieron en un conector de 4 pines porque quería flash el ESP o leer/enviar mensajes de depuración en cualquier momento sin desmontar la lámpara. TX, Rx se necesitan pasadores para la comunicación serial, GPIO0 es para instruir a la ESP para iniciar en modo flash, y GND también es necesaria si la lámpara y el convertidor serie alimentado por una diferentes fuentes de energía.
Adición de un conector externo 5 o un botón de reset puede ser una buena idea.
