Acuaponia
Aquaponic combina la acuicultura (cultivo de pescado) con hidroponía (cultivo de plantas en agua). Excretar el pescado se descompone por las bacterias a nitratos que son absorbidos por las plantas como nutrientes y ley de raíces de la planta como un filtro para limpiar el agua para los peces. El agua está circulando desde el tanque de pescados, granos de la planta y hacia el tanque de pescados. Esto es casi un circuito cerrado, alimentar a los peces y peces alimentan las plantas y ambos alimentan. Este tipo de cultivo de plantas puede ser utilizado en cualquier lugar (desiertos, tejados, casas...) y realmente ahorra agua como el agua misma está recirculando constantemente (sólo tienes que rellenar el depósito cuando se evapora el agua), en comparación con el cultivo de plantas de suelo tradicional que debe ser regada constantemente y la mayoría del agua se pierde en el suelo. También si todas las condiciones son satisfacer las plantas crecen mucho más rápido entonces en el suelo porque no tienen que desarrollar raíces extensas, se traen nutrientes directamente a ellos.
Pueden encontrarse más detalles acerca de acuaponia en estos enlaces:

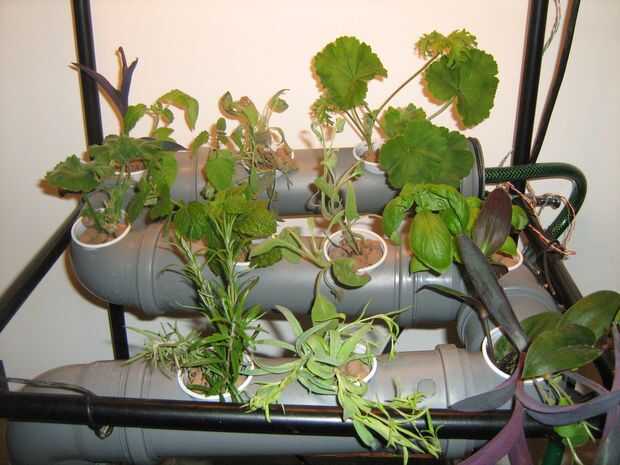

NFT (Técnica de película nutriente) es un sistema para cultivar plantas que recircula agua en un arroyo poco profundo sobre las raíces de plantas en una quebrada estanca. Barrancos más comúnmente están hechos de tubos de PVC con orificios perforados en ellas eso envases de forma de la planta. Planta envases tienen agujeros que permiten a las raíces de la planta a crecer dentro de la quebrada.
Motivación
Mi motivación para hacer este instructable fue para hacer la vida más fácil a todos los entusiastas de la acuaponia automatizando el sistema por lo que pueden tener un mejor control y seguimiento del sistema y para que puedan experimentar más fácilmente con diferentes ajustes para ver cuales dan mejores resultados.
Configuración de Aquaponic

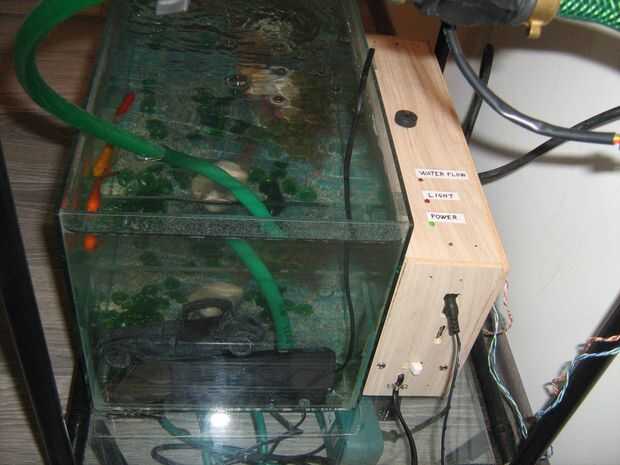

Usé un acuario de 20 litros como un tanque con tuberías de pvc de pescado a 10 contenedores de pequeña planta de la casa. Su una pequeña configuración experimental pero el controlador puede utilizarse en un sistema mucho más grande. Incluso se podría ejecutar un invernadero pequeño aquaponic o si ya tienes un sistema NFT aquaponic puede simplemente conectarlo en eso.
Controler

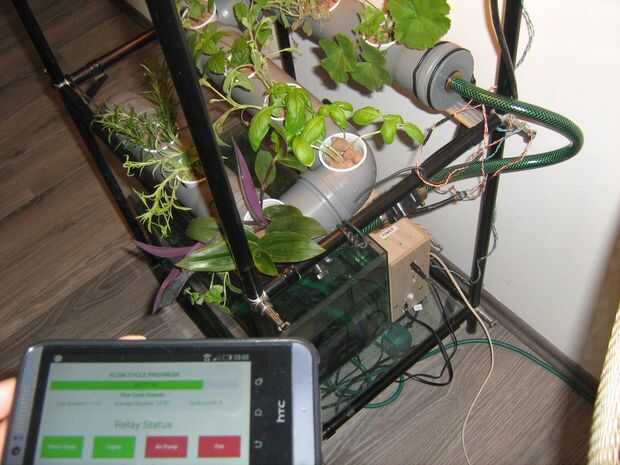

El sistema utiliza a Intel Edison como un cerebro, muchas gracias a Instructables y Intel por ofrecerme esta bonita pieza de hardware. Controlador para ser plug and play, simplemente enchufe la bomba de agua acuario normal, luces, bomba de aire y ventilador a la caja del controlador y conecte los sensores. El regulador puede ser escondido en algún lugar como todo puede ser visto y controlado en la Página Web de la red de área local. Página Web muestra los datos del sensor y permite a los usuarios cambiar la configuración del sistema, datos de los sensores se actualizan usando websockets por lo que tiene una buena respuesta a cambios en el sistema.
Control flujo de agua a través de las quebradas agua pump(AC) y sensor de flujo de agua se utilizan. Cuando cierta cantidad de agua pasa a través del sistema de cárcavas puede pausar durante algún tiempo permitir la mejor aireación de las raíces. Si el flujo de agua se detiene (avería bomba agua u obstrucción de tubos) suena una alarma con LED indicando cuál es el problema.
Se pueden establecer a qué período del día que desee sus plantas para recibir luz (ej. 10:00 a 22:00), si la luz ambiental es fuerte suficiente luz "artificial" se apagará para ahorrar energía y cuando la luz ambiental disminuye bajo definidos por el usuario luz artificial valor se apagará. Hay un segundo sensor de luz que mide la luz del sistema, por lo que si el sistema no está recibiendo suficiente luz incluso cuando la luz artificial es una alarma suena con el LED que indica cuál es el problema.
Bomba de aireación puede activar o desactivar la configuración del sistema y ventilador puede activarse si la temperatura pasa por valor definidos por el usuario.
Circuito de corriente alterna está completamente aislado del circuito Intel Edison usando el módulo de relé de 4 canales con optoacopladores.
Desarrollo futuro
- En primer lugar estoy pensando en añadir que un DIY automático alimentador de los pescados con ajustes (ya en proceso)
- Sensor de nivel de agua que sonará la alarma si el nivel del agua en acuario disminuye demasiado.
- Webcam para tomar una fotografía de las plantas cada día y almacenar en una tarjeta SD, para que pueda revisar su progreso de la planta.
- El siguiente es añadir pH, sensores de CE y para tener una mejor visión de la química del agua. Lecturas del sensor (oxígeno disuelto) puede entonces utilizarse para encender la bomba de aire si valor disminuye demasiado. Estos sensores son caros así que créditos de sparkfun premio realmente vendría prácticos. Así que por favor si te gusta este instructable no te olvides vota por mí en Intel IoT Invitational.
- Finalidad es almacenar todos los datos de estos sensores y evento en una base de datos, así nos podemos alimentar con datos de múltiples controladores. Una aplicación web sobre la base de datos que puede mostrar todos los datos y estadísticas. Sé que hay servicios en la nube como Salesforce IoT Cloud y IoT Analytics de Intel que puede lograr un efecto similar, pero quiero hacerlo localmente para tener el control total y puede personalizar la aplicación (y db) lo que desea y hacer su simple suficiente para el uso diario.
