Paso 3: Caja del regulador
Como no tengo una impresora 3D que tenía que hacer una caja para el controlador de la manera antigua... con madera.

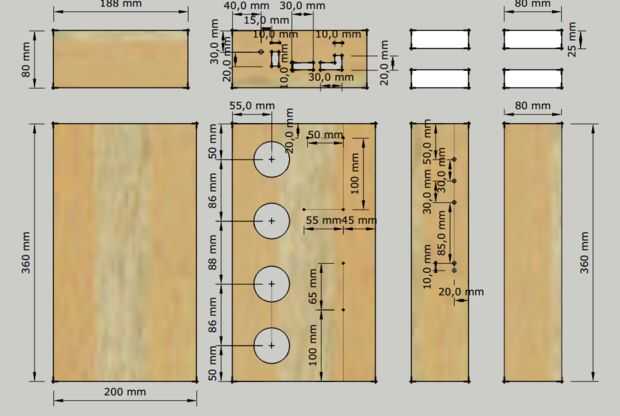

Puede descargar el pdf con las dimensiones y modelo de sketchup de la caja.
Tuve algunos laminado suelo izquierda usé que para la caja, la placa fue de 6 mm. Usted puede utilizar cualquier tablero de madera que puedes encontrar pero si tiene un espesor diferente se debe compensar en los lados E y F (marcada en la primera foto). Por ejemplo. Si el grueso del tablero es de 10mm la longitud de los lados E y F son 180mm en vez de 188 milímetros.
Primero cortar los lados de dimensiones especificadas en pdf (compensar el grueso del tablero), luego marque todos los centros de agujero y aberturas de board Intel Edison.

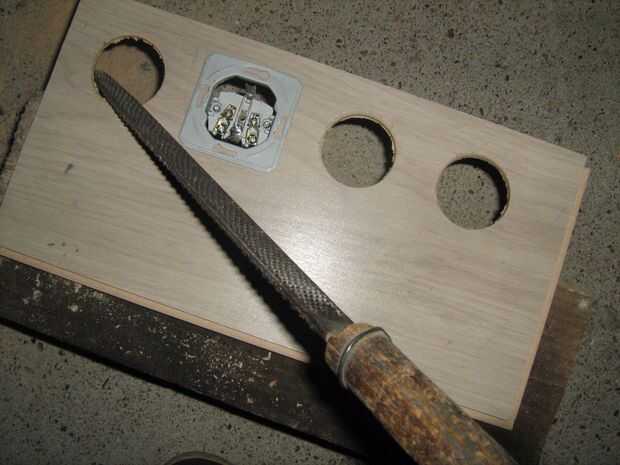

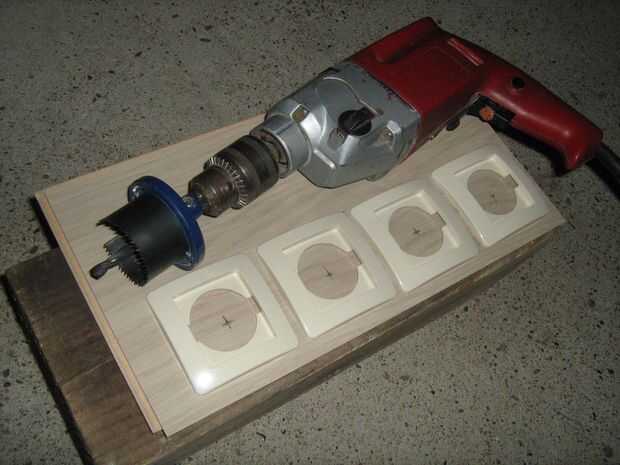

Utilice brocas con punta brad (50mm) para hacer agujeros de la conector lado B, luego uso una herramienta escofina ampliarles para que enchufes caben firmemente. Si tu país usa diferentes luego medirlas y hacer agujeros para que encajen.

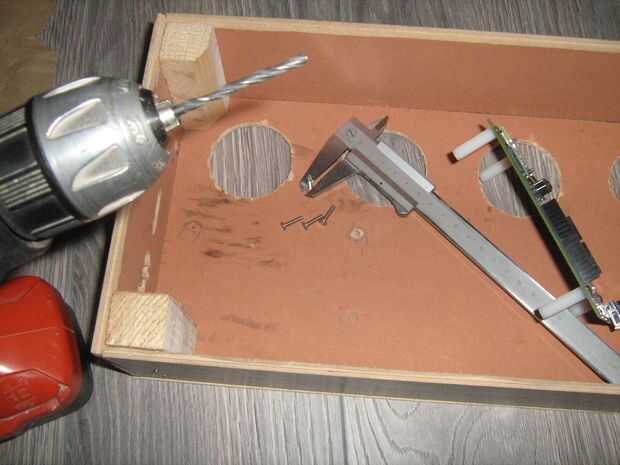

Perfore agujeros de 5mm para los indicadores de LED y zumbador piezoeléctrico (parte C) y agujeros de 3mm para los pernos que fijar tableros de Edison y relé (lado B), un agujero de 8-10mm para cable de alimentación (parte F).

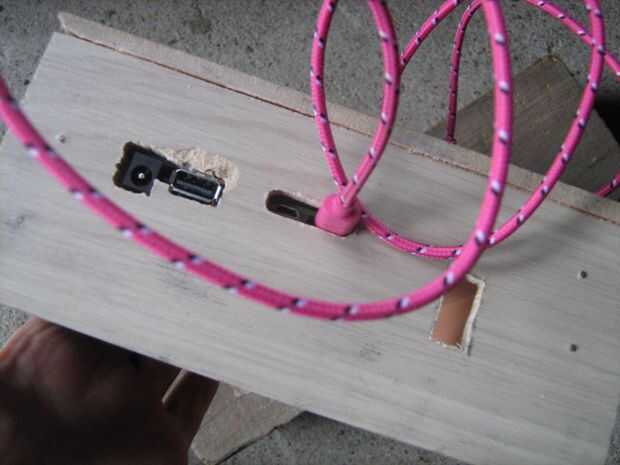

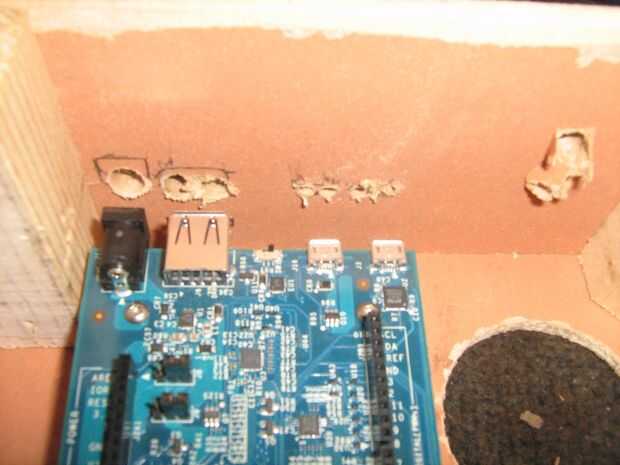

Para Edison aberturas Junta primero usan un taladro para hacer agujeros y luego adaptar a las aberturas con la sierra caladora. Trata de encajar en el tablero de edison, si el su no ir ampliarla a más usando una sierra de calar. También asegúrese de que todos los cables se pueden conectar.

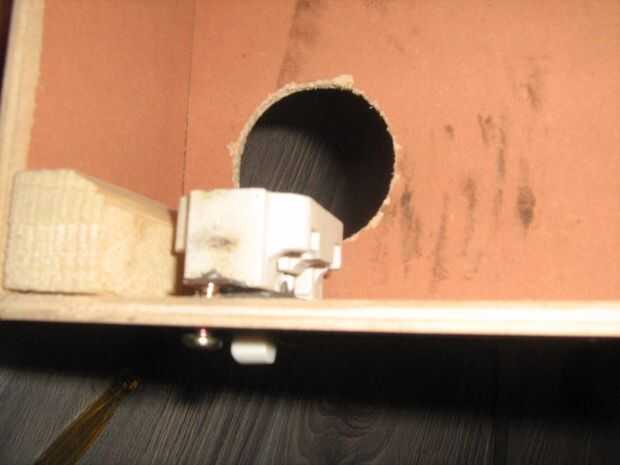

Encontré este AC Interruptor de tirón poner alrededor, probablemente no encontrará algo parecida por lo que puede omitir la adición de un interruptor. Si usted lo desea, comprar algo similar de una ferretería local, tomar las medidas y corte una abertura para colocarlo en.
Tomar la pieza de madera de 25 x 25 y 4 cortar a 80mm de longitud (parte G).

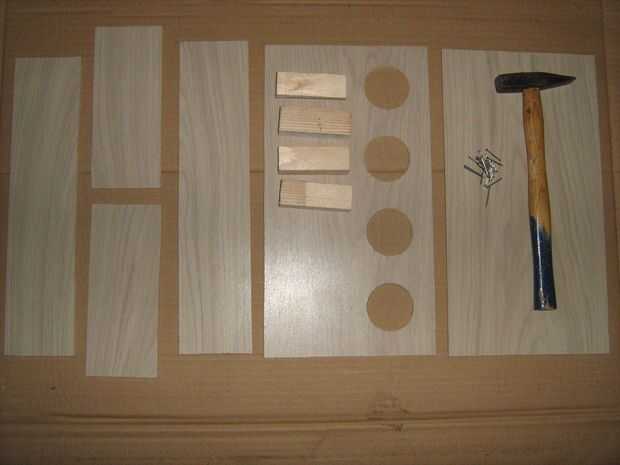

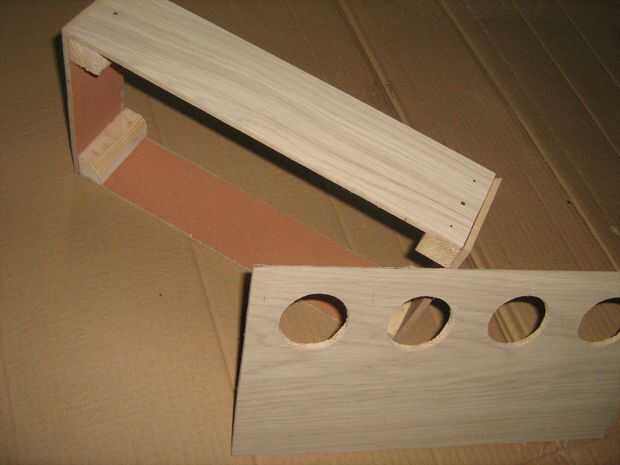

Ahora tome un martillo y clavos (15-20mm de largo) y primero montar y uñas partes C, D, E y F y G las piezas en las esquinas (ver cuadro 5 para tener una mejor idea de cómo), luego del clavo en el lado B a marco montado. Puede utilizar tornillos en lugar de clavos y clavos son más baratos y son bastante buenos.

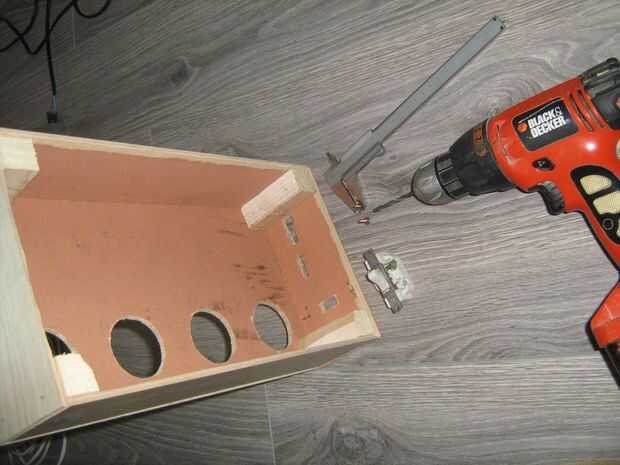

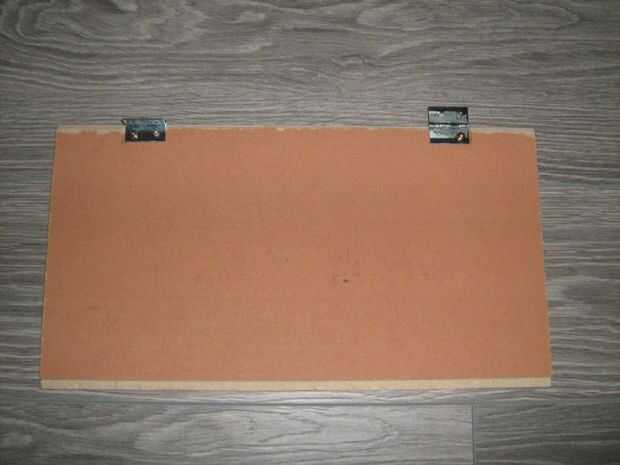

Lado puede fijarse cuando pones todo en la caja, pero quería un acceso más fácil al interior de la caja cuando quiero modificar o consultar algo. Para esto utilizadas dos pequeñas bisagras (30x30mm), atornillarlas en el interior del lado A y en el exterior del lado C. Como C es el lado superior, gravedad mantendrá cerrado.
