Paso 4: Relés y zócalos instalación/cableado de CA
Aquí en mi país (Croacia) utilizamos europeo tipo F tomas de electricidad de la red doméstica (corriente de 230V monofásica alterna), así que puse en la caja del regulador. Que clase de socket se utiliza para todos los aparatos de casa, acuario también, aunque la mayoría de ellos utilizan enchufes de tipo C, que son lo mismo solo sin conexión de puesta a tierra.
Si tu país usa diferentes tomas de CA use que el cableado es el mismo, sólo tienes que ajustar el tamaño de los agujeros de la caja para tomas de corriente.
Para obtener más información acerca de diferentes tomas de CA puede ir aquí o en la wiki.
ADVERTENCIA : en este paso que estamos trabajando con corriente alterna, que puede hacer daño serio al cuerpo humano y puede incluso provocar la muerte, por lo que si no tienes ninguna experiencia en el trabajo con corriente alterna o no está seguro de lo que usted necesita hacer aquí encontrar a una persona que hace, y que te ayudarán.

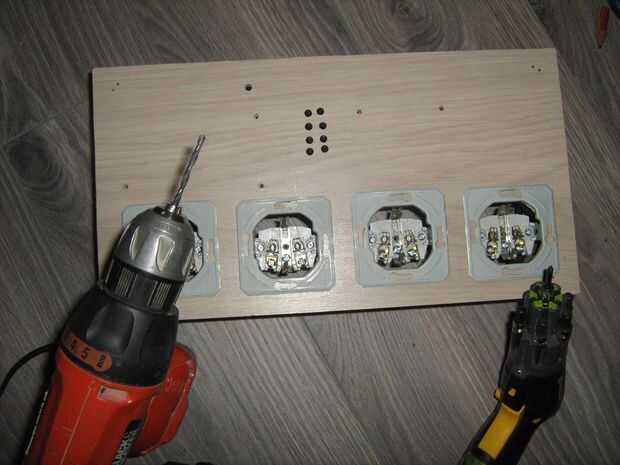

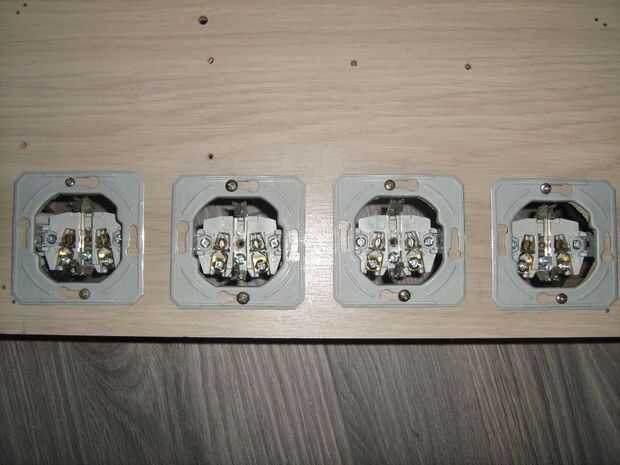

Inserte los conectores en los agujeros y asegure con tornillos, dos tornillos para cada conexión deben ser suficiente (si quieres que puedes poner cuatro).

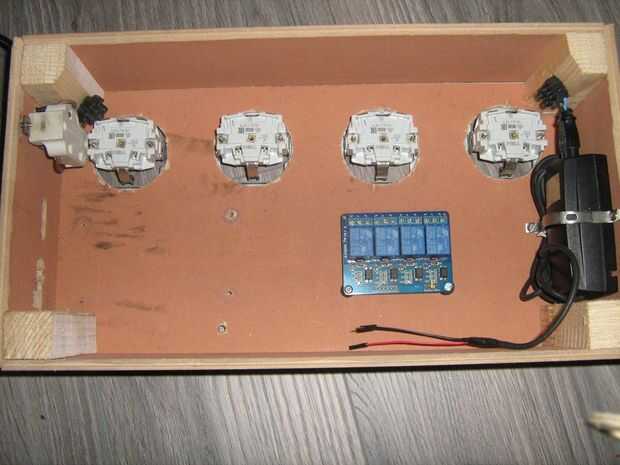

Tome el módulo de 4 relés y encontrar dos pernos (alrededor de 2-3cm de longitud) con 6 emparejar las tuercas que encajan en los agujeros de montaje.
- poner los tornillos en los agujeros y asegure con tuercas
- siguiente tornillo en el segundo conjunto de tuercas en la altura deseada, mínimo 1cm de longitud de los pernos deben ser cuidadas para que puedan pasar por la caja y tiene espacio para la tuerca en el otro lado
- Inserte la caja y atornille las tuercas desde el exterior, asegúrese de que todo esté apretado

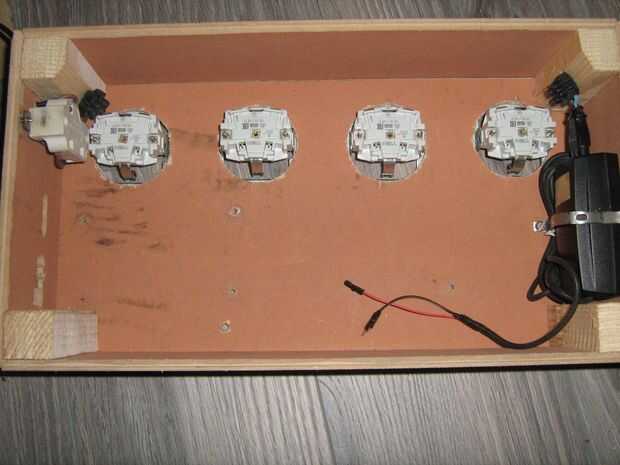

Para sujetar el adaptador AC-DC puede utilizar una tira de metal y tornillos en los lados. El adaptador que he encontrado tenía un cable con enchufe, así que córtala y había utilizado que como el cable del controlador de la caja del enchufe. Si su adaptador no tiene un cable de enchufe te pueden comprar o de tira de algún electrodoméstico viejo que no funciona.
He puesto un interruptor de la CA en la caja, pero si no tienen (o no) uno no importa, puede saltarse eso y solo Desconecte el regulador de la toma cuando quieras apagar. Nota: Si pones la marca del interruptor de AC que ha hecho manejar corriente alterna.

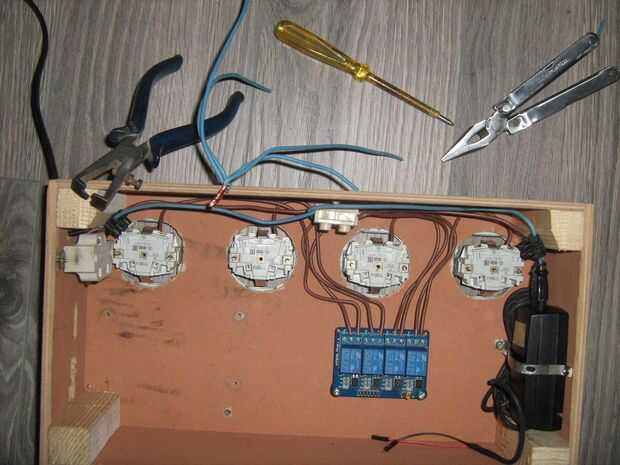

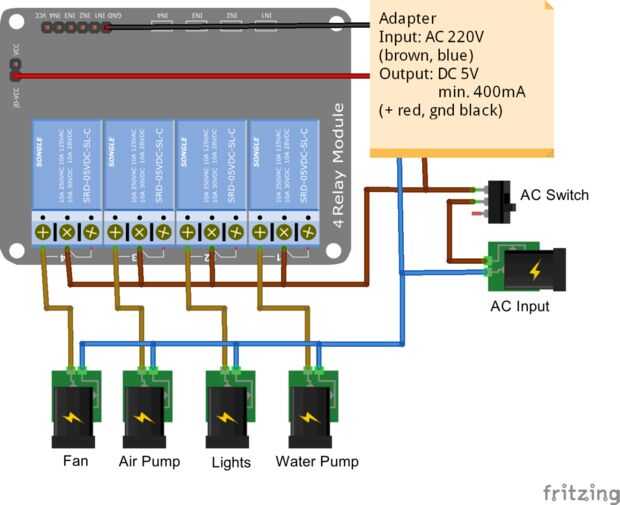

Y por último conectar todo como se muestra en el esquema.
- Cable de AC de entrada uno va directamente al adaptador y un lado de las tomas
- Segundo cable de AC va a cambiar (si lo tienes)
- Después del interruptor va al adaptador y conector de media en cada relé
- Lado izquierdo de cada conector del relé se conecta a otro lado de la toma correspondiente
- Conectar + 5V (rojo) el cable del adaptador al jd-vcc pin del módulo de relé (quitar el puente)
- Conecte el cable de gnd del adaptador al pin gnd del módulo de relé
Este módulo de relé utiliza optoacopladores para poder aislar totalmente nuestro tablero de edison, para proteger de cualquier posible sobretensiones causadas por falla de relé. Más información sobre módulos de relé se puede encontrar en este sitio y sobre el cableado para arduino aquí.
