Paso 5: Intel Edison cableado

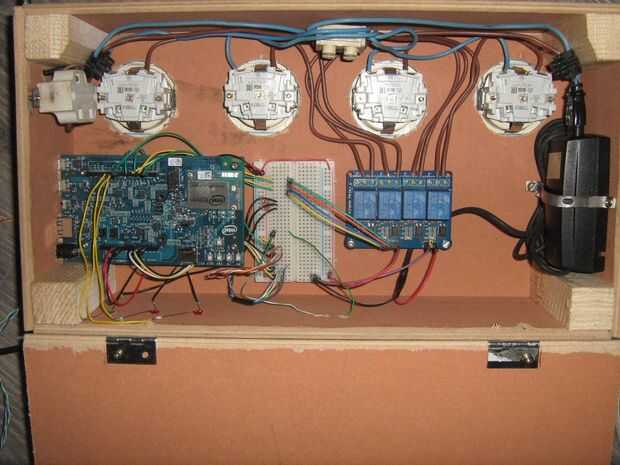

Tornillo en Intel Edison Arduino breakout junta a patas de material plástico que acompaña a la placa y atornille las patas a través de los orificios pretaladrados en la caja (lado B).
La mayoría de las breadboards tienen una parte posterior pegajosa, así que solo pega en la caja entre el tablero de Edison y la placa de relé.

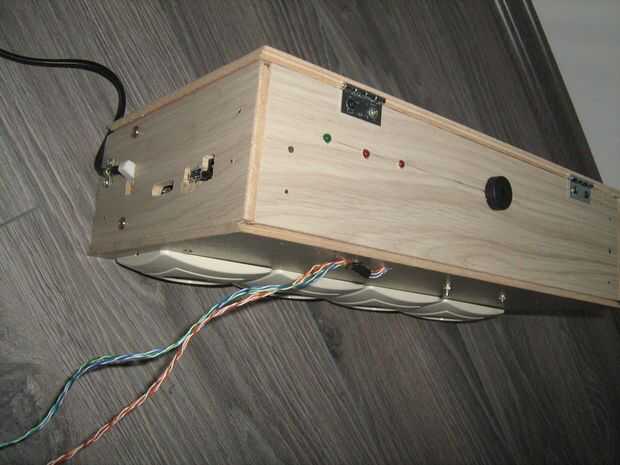

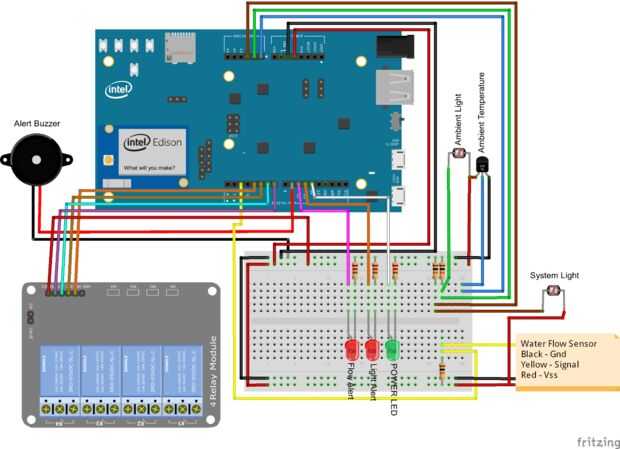

Todos los sensores están fuera de la caja, conectados por cables para protoboard. Te recomiendo usar cable UTP para el cableado, su luz y tiene 8 cables de diferente color en ellos, por lo que se puede identificar más fácilmente lo que sucede donde.
- Hacer dos grupos con 4 cables
- En el primer grupo Conecte el sensor de temperatura y la fotorresistencia, pueden compartir el + 5V cable de 4 hilos son bastante
- Primer grupo recogerá datos ambientales así que mejor poner esos sensores en algún lugar sobre el lignt del sistema, por lo que no recoge la luz del sistema
- En el segundo grupo conectar fotoresistor y sensor de flujo de agua, también pueden compartir + 5V cable de 4 hilos son bastante.
- Fotoresistor desde el segundo grupo debe colocarse en algún lugar dentro del sistema por lo que puede coger su luz artificial, posiblemente en algún lugar no ser cubierto con hojas de las plantas.
- En la protoboard fotorresistores usan 10 kilohm resistencia conectada a la tierra, y sensor de flujo de agua utiliza 10 kilohm resistor conectado a + 5V

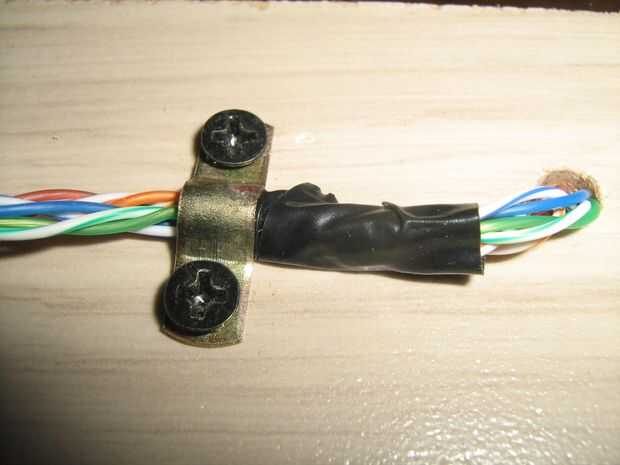

- Asegure los cables por lo que no puede ser tirados fuera de la caja, utilicé una tira de metal atornillada en la caja y poner pocas capas de cinta aislante en los cables, por lo que no puede extraer.

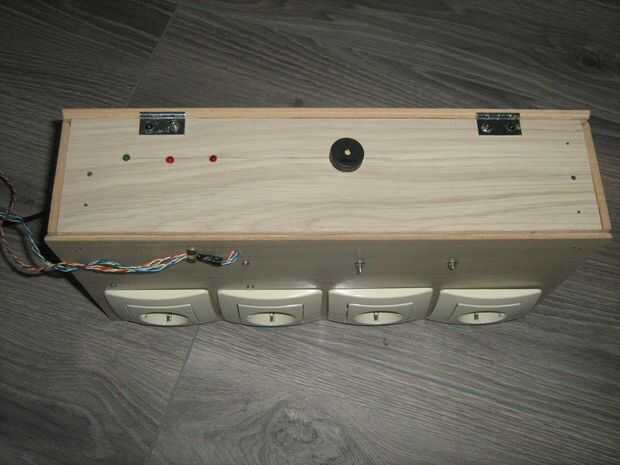

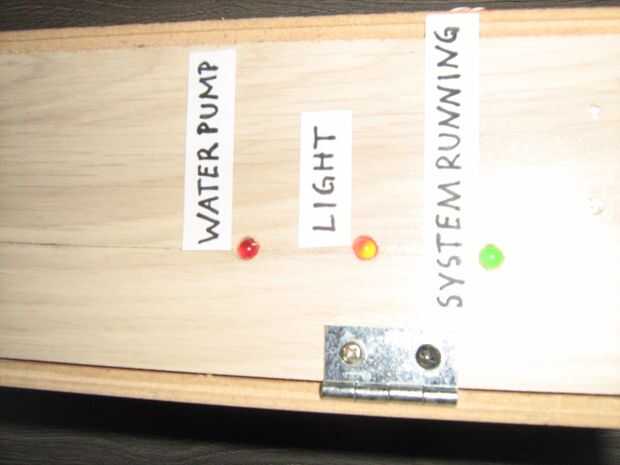

Insertar LEDs en los agujeros de la caja y soldadura algunos cables a ellos para que los pueda conectar a la placa, conectan los cátodos (pata corta) a tierra a través de resistencias de 220 ohmios y ánodos para pernos de edison 10, 11, 12.
Soldar unos cables al zumbador piezoeléctrico y en orificio de la caja, conecte un cable al pin 9 y otro a GND.
Conectar Edison pernos 4, 5, 6, 7 a los pines del módulo de relé, y + 5V de edison a vcc a bordo del módulo de relé.

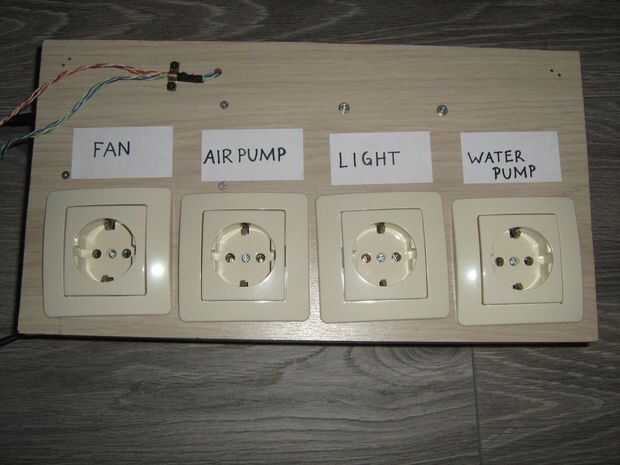

Finalmente la etiqueta los tomas y los indicadores LED.
