Paso 7: Aplicación y alertas, explicó

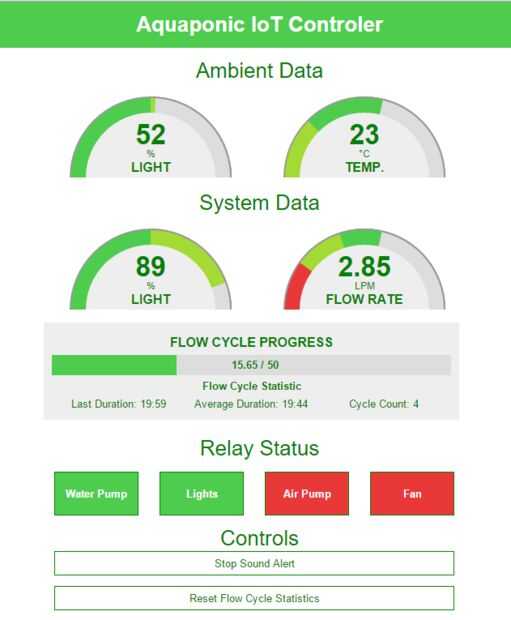

Aplicación: Monitor
Datos de ambiente
- Medidor de luz por ciento - este sensor se coloca en algún lugar por encima de la lámpara del sistema
- Calibrador de temperatura
- Estos muestran los datos del sistema está en el ambiente (ej. sala de donde pones el sistema).
Datos del sistema
- Medidor de luz por ciento - este sensor se coloca dentro del sistema
- Caudal - muestra el caudal actual, algo así como un medidor de RPM en un coche, que esta sola muestra litros por minuto.
- Flujo ciclo de progreso - barra de progreso que muestra cuántos litros han pasado en el ciclo de flujo actual
- Flujo ciclo estadística - sostiene los valores de duración del último ciclo, duración del ciclo medio y cuántos ciclos donde se ha medido esta estadística. Estadística de flujo será restablecer restablecimiento después de reiniciar el edison, manual y si cambias litros por selección de ciclo.
Estado del relé
- 4 cajas, una para cada dispositivo conectado al controlador: bomba de agua, luces, bomba de aire, ventilador
- Cuadro rojo indica que el dispositivo esté apagado, verde indica que el dispositivo se enciende
Controles
- Alerta de STOP sonido: anulación de alarma, por lo que se puede detener el sonido hasta que solucionar el problema (trato de hacer que la alarma suene como menos molestos como posible, pero larga exposición que probablemente hará molesto)
- Restablecer el flujo ciclo de estadísticas - se restablece el flujo ciclo de cuenta y promedio valores (buenos después de la limpieza de la bomba)

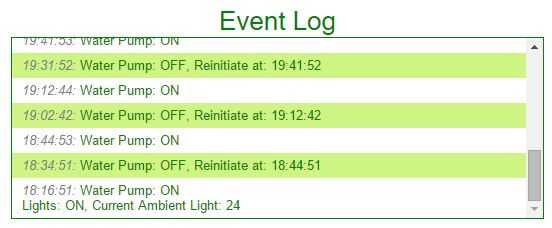

Registro de eventos
- Registro de eventos muestra todos los eventos en el sistema, cuando cualquiera de los dispositivos esté encendido o apagado y alertas del sistema.
- por ejemplo. «08: 42:27: bomba de agua: apagar, reiniciar a: 8:52:27»

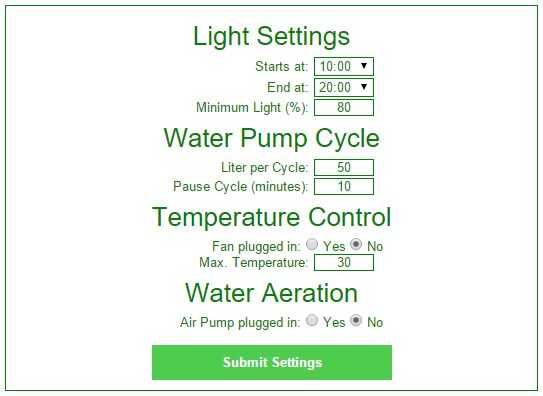

Aplicación: configuración
Configuraciones de luz
- Comienza en:-Cuándo encender las luces
- Final en:-cuando apague las luces
- Luz mínima (%): - encender la luz si la luz ambiental cae por debajo de este porcentaje
Ciclo de la bomba de agua
- Litros por ciclo:-cuántos litros deben fluir en el ciclo antes de la pausa
- Pausa del ciclo (minutos): - después de que termine el ciclo pausa minutos especificados
Control de temperatura
- Ventilador conectado:-ventilador es opcional por lo que se puede definir aquí si usted está conectado o no
- Max. Temperatura: - especificar temperatura máxima, si la temperatura ambiente ir sobre ese valor ventilador se encenderá
Aireación de agua
- Bomba de aire conectado:-Si crees que el agua no es aireado suficientemente puede conectar una bomba de aire, funciona constantemente por ahora, estoy pensando en añadir un sensor de OD (oxígeno disuelto) para saber cuándo debe girarse.
Alertas
Flujo
Cuando agua no fluye a través del sistema, y relé de bomba de agua debe estar en esta alarma suena y enciende el LED alerta de flujo.
Esta alerta puede ser causada por varias razones diferentes:
- Mal funcionamiento de la bomba de agua
- Mal funcionamiento de sensor de flujo
- Mangueras obstruidas
- Mal funcionamiento del relé
Luz
Cuando luces de sistema deben estar en, pero el sistema no está recibiendo suficiente luz, suena la alarma y alerta de luz LED se enciende para arriba
Esta alerta puede ser causada por varias razones diferentes:
- Mal funcionamiento de la luz
- Mal funcionamiento del sensor de luz
- Sensor de luz cubierto por una hoja
- Mal funcionamiento del relé
