IoT tiempo deformación reloj Dali (3 / 10 paso)

Paso 3: Sacrificar un reloj

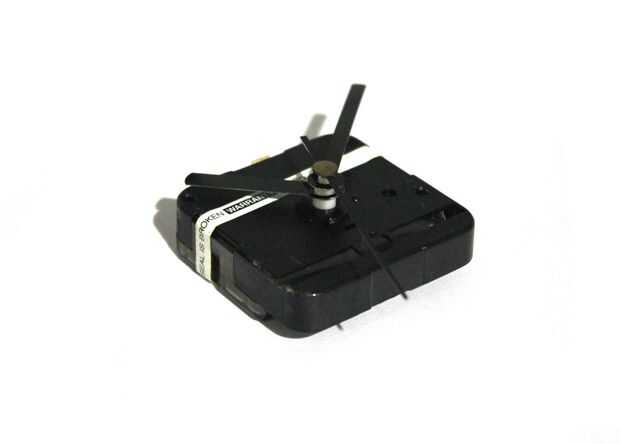

Retire el máquina/el mecanismo del reloj el reloj de sacrificio. Usted puede también comprar por separado. El mecanismo debe ser en orden de funcionamiento.

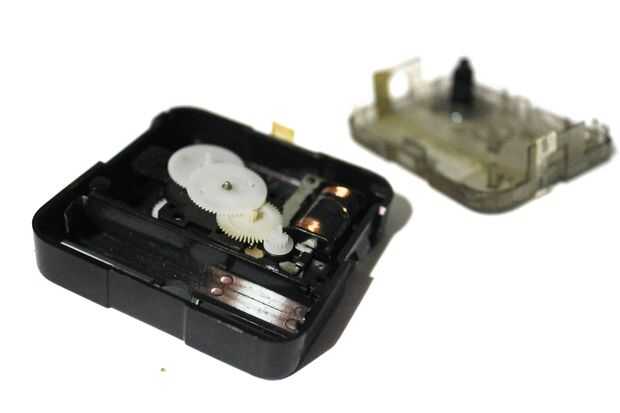

Vivir un poco peligroso y romper el sello de garantía en el mecanismo. Pop abrir y hacer una buena nota de que equipo es en que lugar.

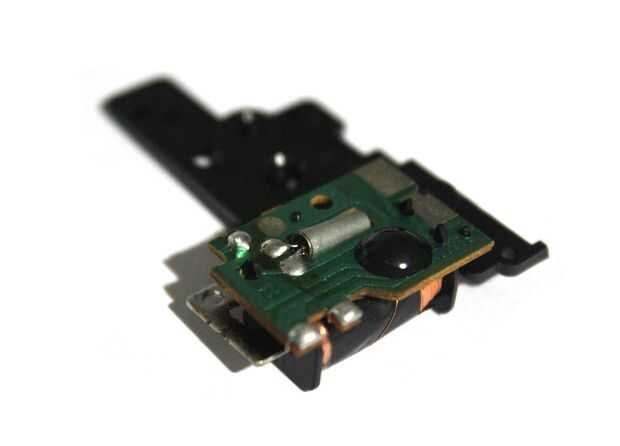

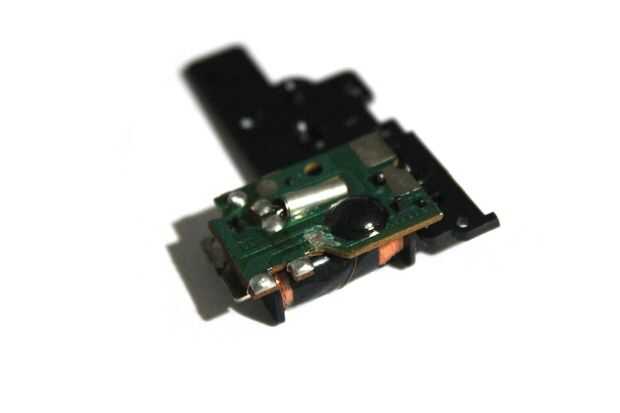

Sacar el PCB y saber donde conectan los 2 cables del solenoide (bobina de alambre) a la PCB. Corte cualquier rastro que conecta con el resto de la PCB para aislar el solenoide de cualquier circuito.

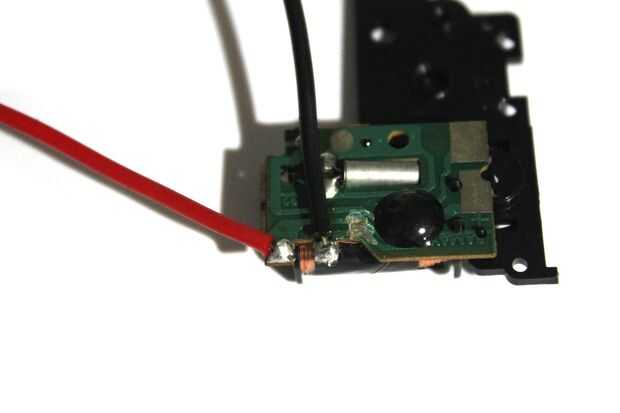

Ahora soldar 2 cables a los cables del solenoide, preferiblemente donde se suelda a la placa. Generalmente hay ningún espacio para sacar los cables por lo que tendrá que taladrar dos orificios para sacar los cables.

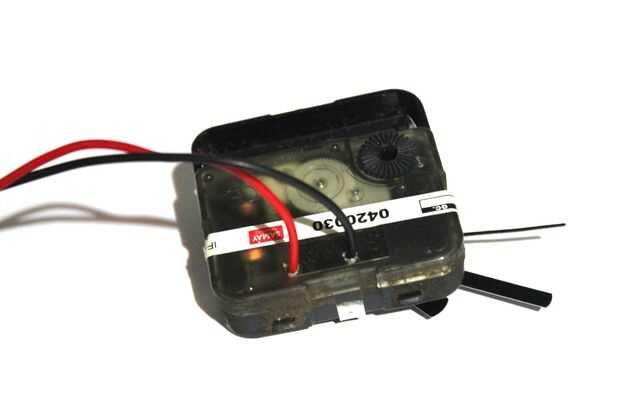

Cierre el conjunto del reloj entero. Puede comprobar sus conexiones conectando una batería AA a los 2 hilos y luego invertir la conexión de la batería para hacer la señal de reloj en un segundo.
