IoT7egment ESP8266 (1 / 8 paso)

Paso 1: Piezas necesarias:

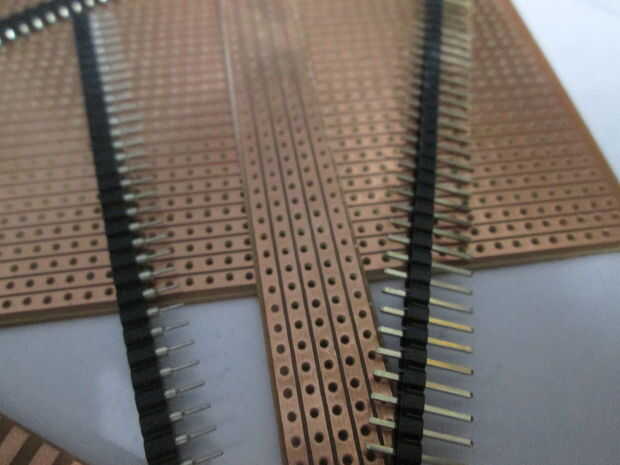

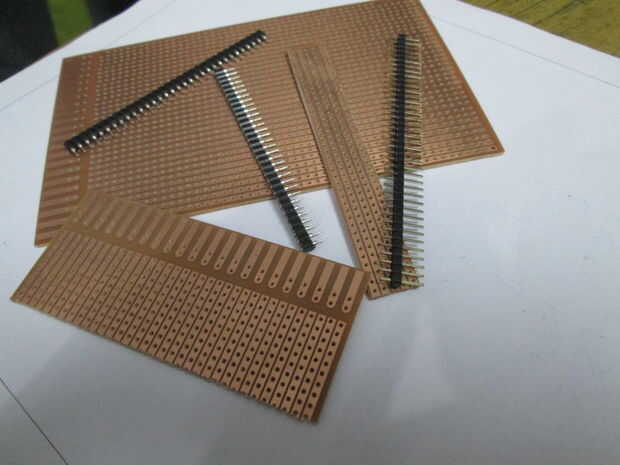

1. Sola fila frágil redondo Pin hembra jefe tomas (también vendidos como sola línea redonda base Pin IC).
2. Tiras de jefe varón
3. Jefe mujer tomas
4. Línea Vero o tira Junta
5. 13mm (o lo que sea disponible) 7 segmentos (según su elección de color) de cátodo común preferible
6. dos registros de desplazamiento 74hc595
7. Resistencias, el valor basado en brillo máximo pero no va todo menos la marcada corriente máxima de cada segmento.
8. batería de alimentación de 3V.
9. Último, finalmente pero no en todo el módulo de esp8266 algo indispensable por lo menos, con 3 pines disponibles para conectarse

Cálculo del valor de la resistencia:

Permite decir al menos dos segmentos están en un momento,

2 * (máxima corriente ~ 20mA) = 40mA

Uso de ESP8266 posteriormente a 3v de la fuente, por lo tanto valor o resistencia R = 3 * 1000/40 = 75 ohm

Se necesitarán ocho resistencias de ocho segmentos (yo usé seis).
