IPad HUD Head Up Display (TfCD) (1 / 7 paso)

Paso 1: Materiales reunir

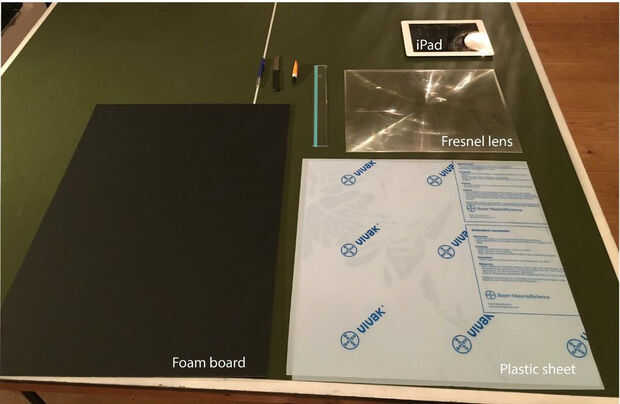

Material

  • Pantalla: iPad (pida prestado)
  • Colimador: utilizamos un flexible PVC fresnel lente 400 x 320 mm con longitud focal: 670 mm (20 €)
  • Combinador: hoja transparente de plástico reflectante, utilizamos 1 mm Vivak PETG claro (7 €)
  • Marco: tablero de 2 x espuma negra 5 mm (2 x 4,5€)

Coste total: € 36

MBB
Los materiales utilizados son lejos de ser ideal (pero fácil de conseguir de y tipo de barato).
Idealmente usted debe intentar conseguir:

  • Exhibición: Tan brillante como sea posible para conseguir el mejor contraste y la visibilidad en ambientes de la luz.
  • Colimador: Cualquier conjunto de lentes que se transforma la luz (rayos) de la pantalla de divergencia a paralelo. Más paralelo la luz es la más atrás que aparece la pantalla de la imagen. La longitud focal (ver paso 3) determina el tamaño de los artilugios para mantener es corto si es posible.
  • Combinador: Son especialmente recubiertos de vidrio de combinador (parcialmente plateada espejo funciona también). El factor importante es la relación de transmisión. transmisión de 50% significa que la mitad de la luz pasa a través y hal se pierde. A bajo de la transmisión y no verás a través de la pantalla del combinador, demasiado baja y no ves la imagen en pantalla. Elija la velocidad de transmisión dependiendo del brillo de la pantalla o solo agarra la hoja plástica más barata que puede encontrar como lo hicimos.

Herramientas

  • Corte
  • Cuchillo
  • Cinta
  • Regla
