Paso 3: Cambiar para arriba.

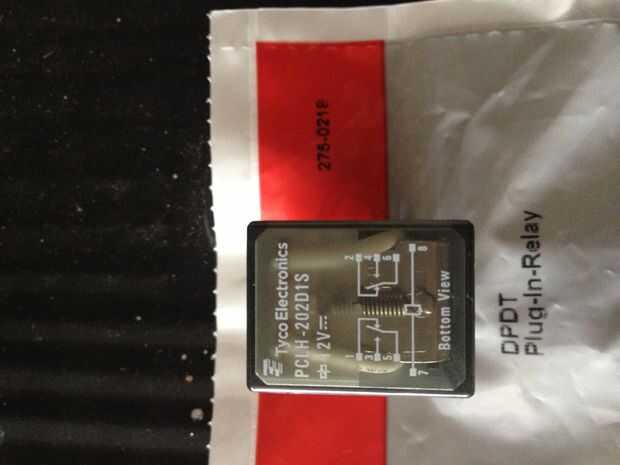

Aquí vemos un relé mecánico de Tyco Electronics 12 voltios interruptor. Consegui esto en Radio Shack, pero funciona cualquier interruptor de relé que se activa debajo de 12 voltios y tiene un estado normalmente abierto. ¿Qué es normalmente? Alegre usted pidió.
Estos interruptores de relé funcionan de la siguiente manera:
1. la energía se aplica a una bobina electromagnética dentro de
2. una placa de metal es atraída por la bobina, que se mueve un montón de contactos metálicos
3. algunos contactos que ya estaban tocando (cerrados) se convierten en abierto, y unos abiertos llegan a ser cerrados.

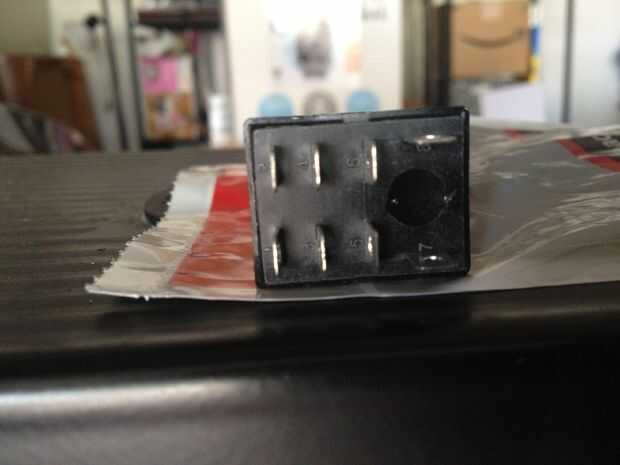

Queremos usar dos de los contactos normalmente abiertos, así que cuando se aplica energía, cerrar y completar un circuito que utilizaremos para activar el abrepuertas de garaje. Sigue leyendo.
Nota:
Es señalar que los 12 voltios simplemente se utiliza aquí para cerrar el circuito magnético. Esta tensión No se y No debe pasarse en el circuito de abridor de puerta de garaje. Sería materia de rotura probable. Yo no puedo ser considerado responsable por la pérdida de su hogar! La mía es 300 pies cuadrados. No tengo nada que perder!
Nota otra vez:

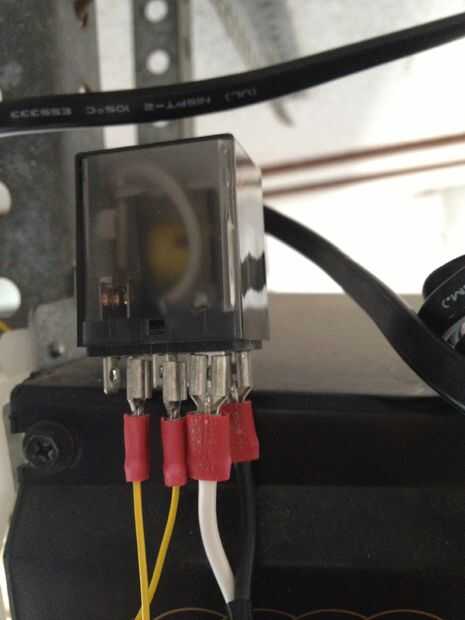

Hice volver y aislar los cables después de tomar la foto. Debe hacer esto para no asegurarse de tensión perdida sale o cortos en la carcasa de metal de la cara de abridor o alguien de garaje. Abrigo del encogimiento tubería o cinta aislante negra debe hacerlo. También, zip empate este relé a un puesto seguro en algún lugar, al igual que yo aquí no.
