IPhone controla RGB LED (Arduino) (1 / 3 paso)

Paso 1: Configuración de tu Arduino y cableados

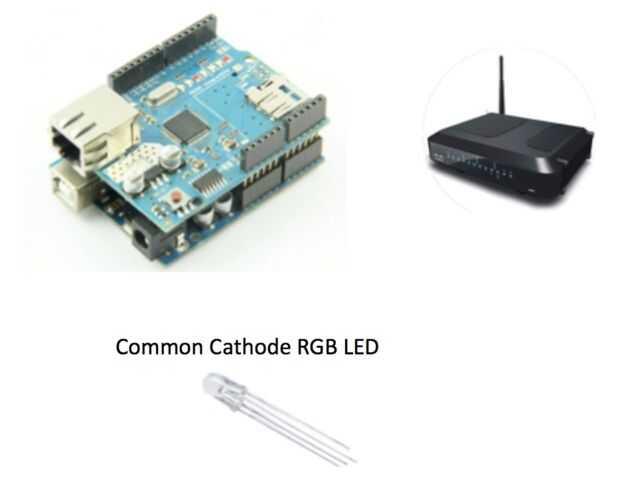

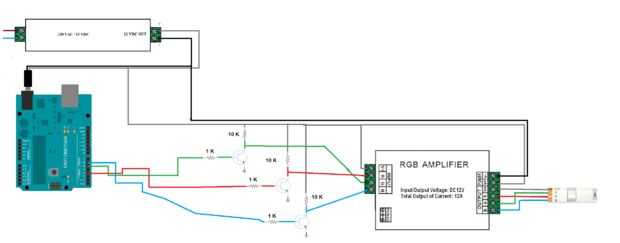

Se puede utilizar una sola tira de LED RGB o LED. Conexiones que se muestra en la imagen son sólo para cátodo común RGB LED. Si usted está planeando utilizar la tira de LED RGB necesita fuente de alimentación de 12 V, amplificador RGB, algunas resistencias y tres Transistores npn así. Voy a actualizar el circuito de ejemplo para el uso de tira de LED más adelante.

Los cableados son muy simples. Que tienes que hacer sólo los siguientes cables:

-Arduino pin 3 -> 220 Ohmios -> LED rojo

-Arduino pin 5 -> 220 Ohmios -> el LED verde

-Arduino pin 6 -> 220 Ohmios -> LED azul

-Arduino GND -> GND LED

-Cable Ethernet del router a shield Arduino ethernet

Nota: Siempre debe comprobar los límites de su hoja de datos del LED, para que pueda elegir resistencias correcta para sus necesidades.

Ahora usted está preparado con su cableado.
