Paso 2: El iLamp
Primero hice este pensamiento lámpara sobre mis amigos tener un viejo iDevices sin linterna (iPhones viejos antes el iPhone 4, iPod viejo, etc...) ... Además esto era una clase de prueba, para comprobar si la realización de un gadget iPhone era posible.
Aquí es cómo procedí:
-He quitado el plástico del extensor de muelle

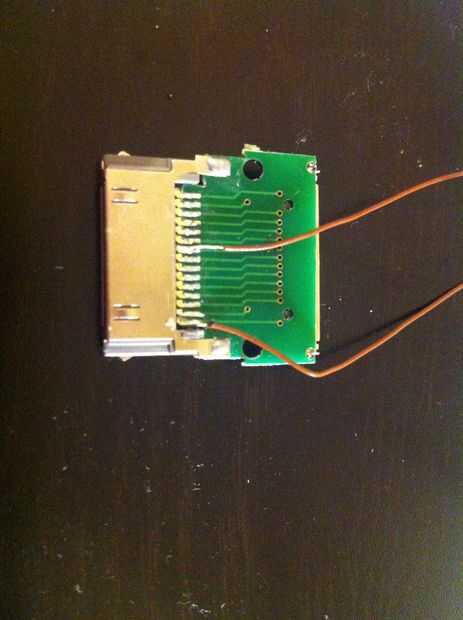

-Entonces había soldado los cables en los pines interesantes (pin 1 de la tierra y el pin 18 para los 3, 3V). Esta es la parte más delicada, pues es realmente pequeño, pero no tengas miedo que lo hice con un soldador viejo y roto.

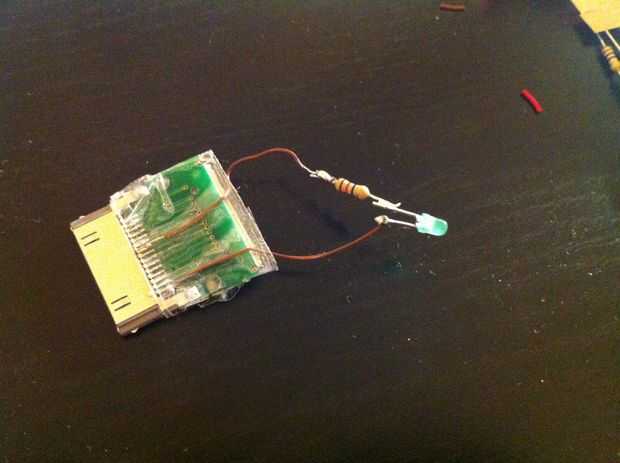

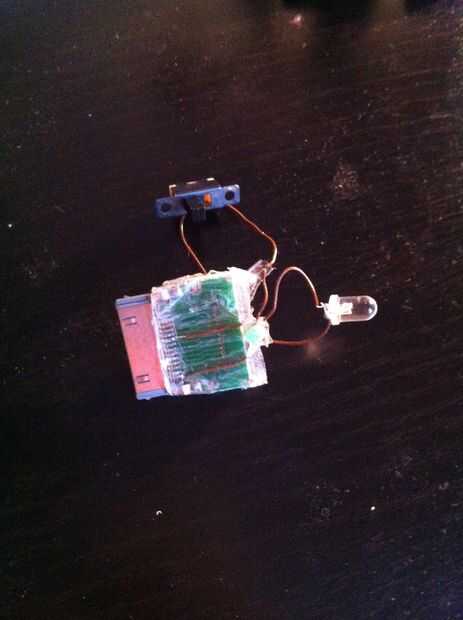

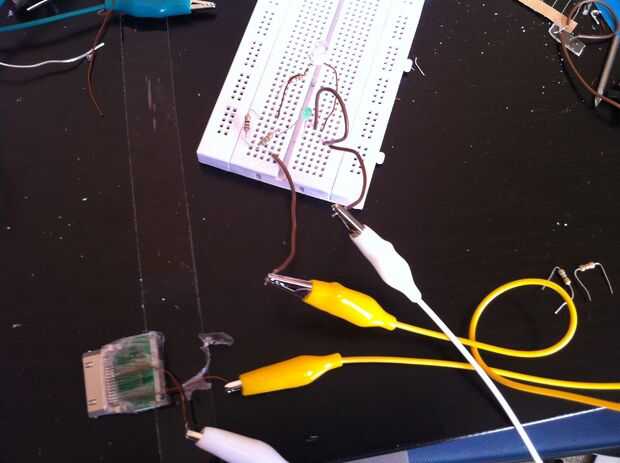

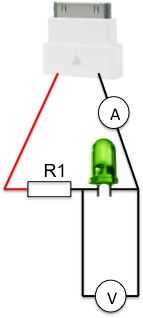

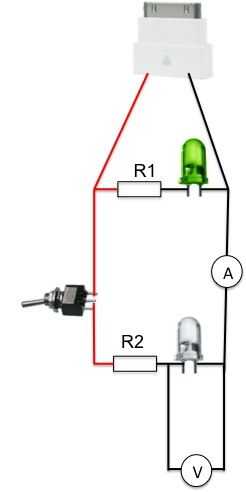

-Para el tercer paso, construido el circuito. Por ejemplo en la mía que he añadido un led verde que indica que la lámpara está conectada, un interruptor para un blanco led como se puede ver en las fotos. Una vez construido, se dará cuenta que para enviar actual, su dispositivo debe ser activado, por ejemplo, pulse el botón de inicio. La tensión de salida es de 3, 2V, por lo tanto, asegúrese de agregar algunas resistencias para obtener el voltaje y corriente adecuado para los leds. He utilizado leds al azar que he encontrado, así que tuve que usar un voltímetro y un amperímetro para encontrar una resistencia adaptada. Pero si sabes el calcular la corriente y voltaje soportado por el led!

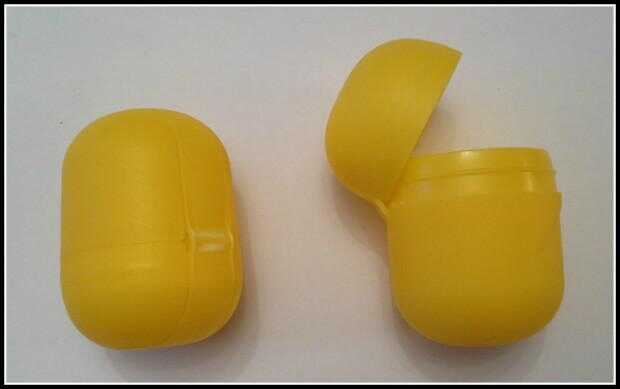

-Luego viene el empaquetado. ¿Utilice su imaginación para encontrar el perfecto:
tal vez? ¿O

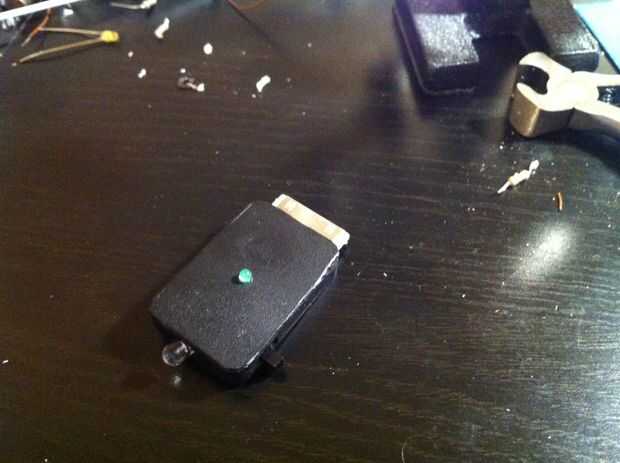

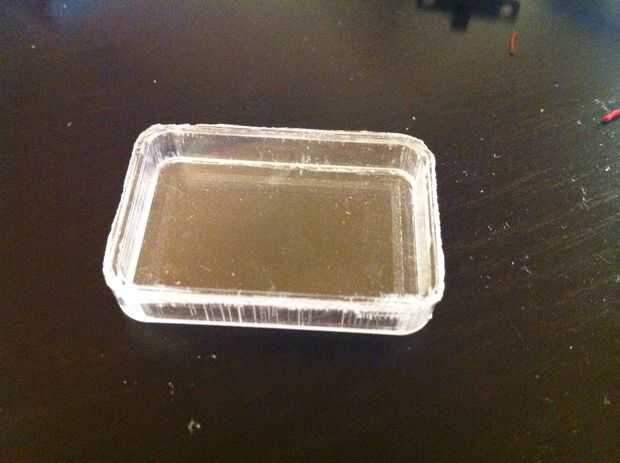

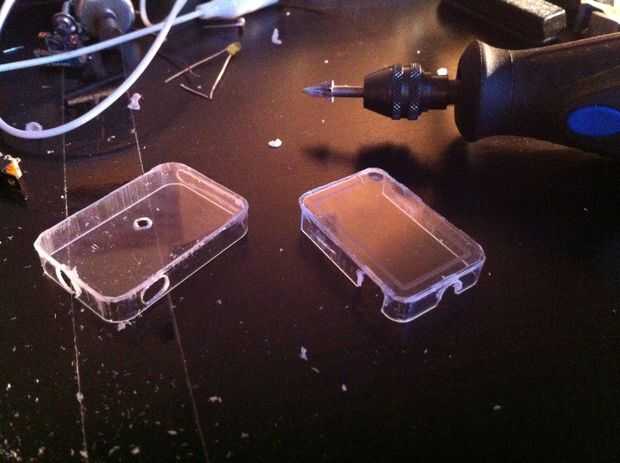

? Utilicé una caja de plástico pequeña que encontré, luego he pintado de negro.

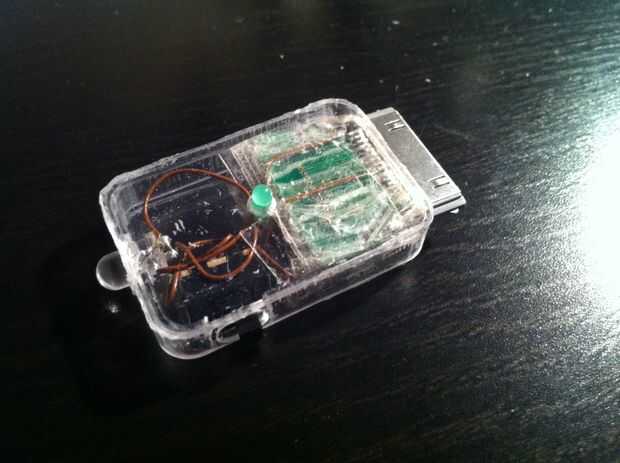

-Una vez que el circuito fue colocado correctamente en el cuadro, lleno con una pistola de pegamento caliente, luego lo cerraron!

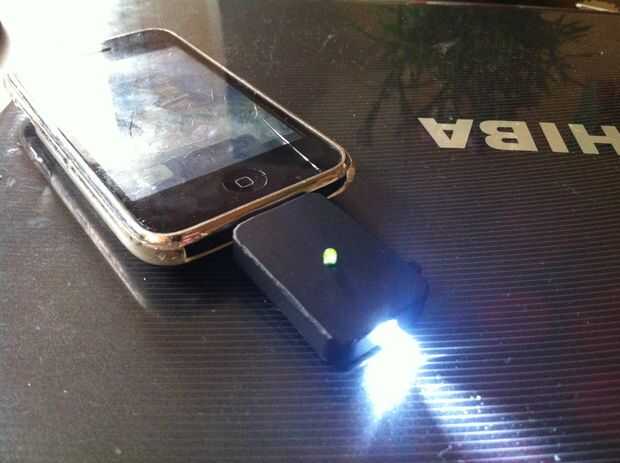

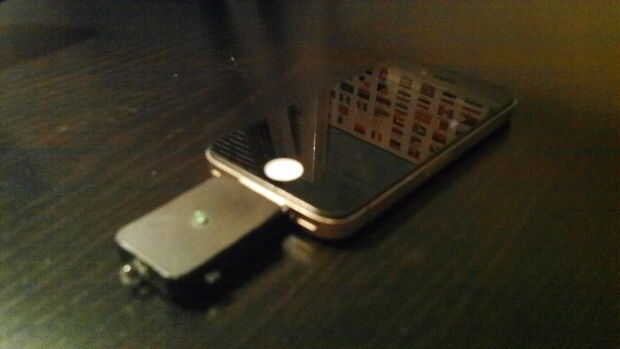

Su iLamp es hecho!
