Paso 2: PCB

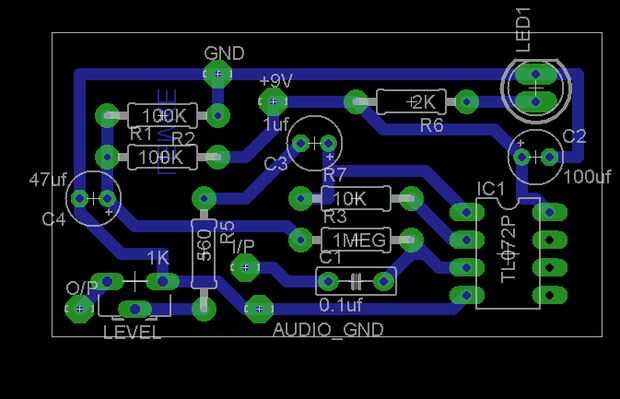

He añadido un archivo de brd Eagle CAD y un archivo PDF que tiene el diseño de PCB.
El circuito tiene unidad de ganancia por lo que no es un preamplificador sólo un búfer. La salida del búfer entra un trimpot para que pueda ajustar el nivel. Configurar este ajuste para que no se sobrecargue el iTouch o el iPhone cuando su guitarra está configurado como si se utiliza un amplificador de guitarra.
Cuando usted primero construir el circuito, este ajuste 1/2 forma y ajuste para el mejor sonido.
El circuito presenta alrededor de una 1 k de carga en el iPhone para apagar automáticamente el micrófono interno.
