IPhone Learing mando a distancia Universal con Arduino (1 / 18 paso)

Paso 1: Materiales requeridos

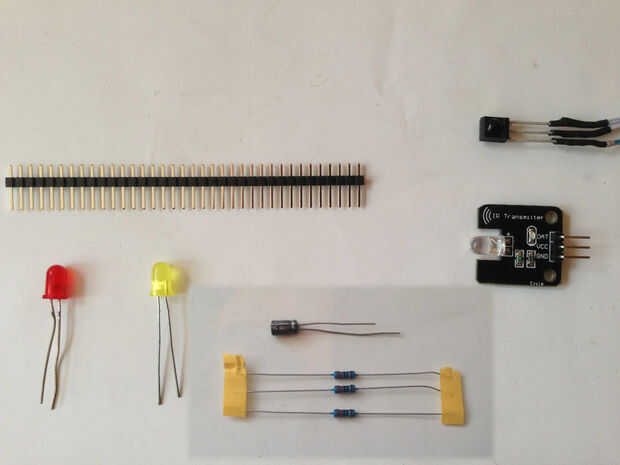

Hacer nuestro servidor de control remoto universal, se va a necesitar unos pocos componentes eterna para agregar a la Arduino. Necesitaremos un transmisor IR, receptor de infrarrojos, una conexión a la red y un par de LEDs para hacernos saber lo que está sucediendo. La lista completa de los materiales que usé fue:

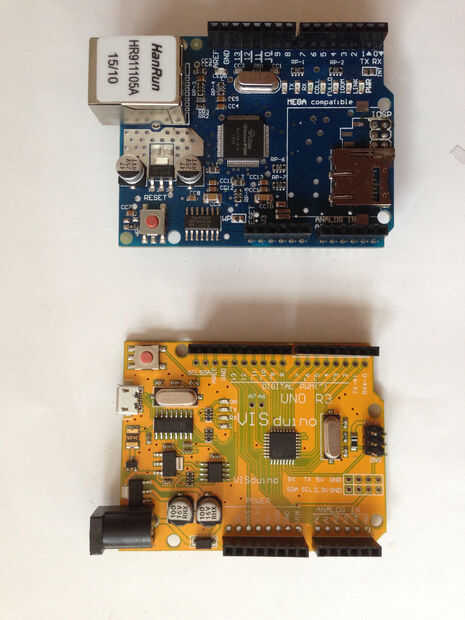

  • Arduino Uno
  • Shield Arduino Ethernet
  • Receptor de infrarrojos TSOP4838
  • módulo de transmisor de infrarrojos de 3 pines
  • Tira de pines de puente
  • 2 x LED - varios colores
  • resistencias de 3 x 220 ohms 0. 25W
  • 2.2uf 16v condensador electrolítico
  • Cable de conexión
  • Termoencogibles

Herramientas

  • Cautín y soldadura
  • Cortadores de alambre
  • Multímetro / tester de continuidad

Hardware vario

  • Caso
  • Cable Ethernet
  • Fuente de alimentación USB
  • Puerto Ethernet de red de mi casa de repuesto
  • iPhone

Software

Necesidades de habilidades

  • Conocimientos básicos de electrónica de LEDs y resistencias
  • Capacidad de soldadura
  • Posibilidad de subir un dibujo de un Arduino
  • Conocimiento básico de direcciones IP y redes
