IPhone Learing mando a distancia Universal con Arduino (3 / 18 paso)

Paso 3: Hacer el cable del receptor IR (Rx)

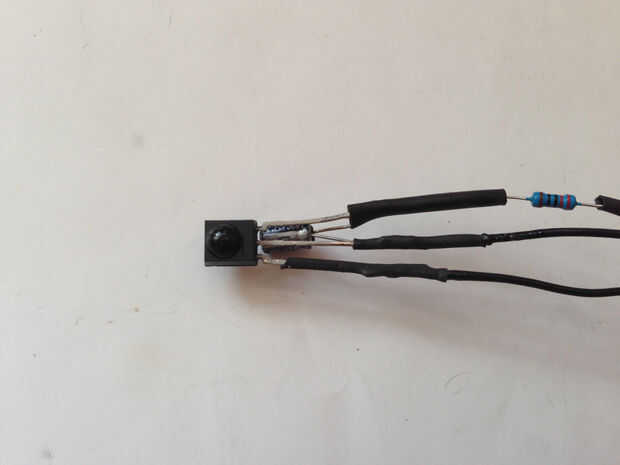

Tome el módulo de receptor de IR e identificar que los pernos que son. Con el sensor mirando hacia usted y luego conduce hacia abajo, el pin 1 es el 2 izquierda, el centro y 3 está a la derecha.

  • Una de las resistencias de 220 ohmios en el pin 3 del receptor de la soldadura
  • Soldadura el 2.2uF condensador entre los pines 2 y 3. Asegúrese de que el cable negativo (corto) del capacitor va al pin 2.
  • Flylead los cables a los pines 1 y 2 de la soldadura y el cable de la resistencia.

El resistor y el condensador forman lo que es un básico Filtro RC. Esto ayuda a reducir ruido electrónico falsas se pasa al receptor de infrarrojos y que interfieren con el IR proceso de decodificación.

Articulaciones pueden ser acabadas con termoencogibles para proporcionar fuerza mecánica y evita cortocircuitos si los cables tocan.
