IPhone Learing mando a distancia Universal con Arduino (6 / 18 paso)

Paso 6: Conectar los cables a los pines de la rúbrica de 'Power'

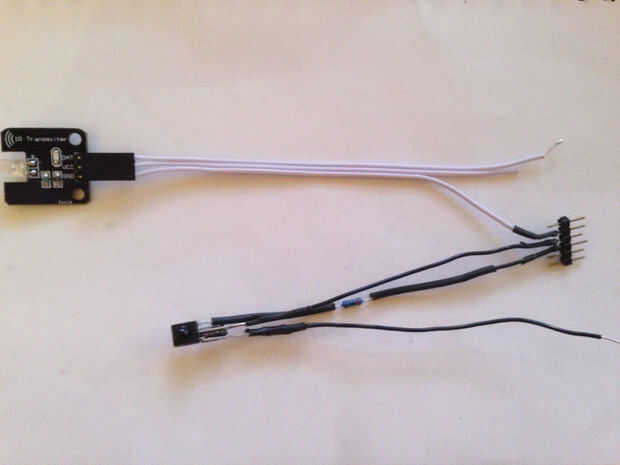

Corte una tira de 6 clavijas de puente. Cuando haya terminado, esto conecta a la cabecera de 'Power' y usar 5v y tierra (0v) pines de Arduino. Llame a la patilla izquierda 1 y el derecho más pin 6.

  • Centro de soldadura el cable desde el transmisor de infrarrojos y el pin 3 del receptor IR (una resistencia) hasta el pin 3 de los encabezados. Esta es la fuente de 5v de Arduino. Como se mencionó antes, mi transmisor IR parece no utilice la fuente de 5v, por lo que no he conectado en las fotos. Si tu no estás seguro si su transmisor IR utiliza 5v o no, luego conectarlo de todos modos sólo para estar en el lado seguro.
  • Soldar el pin 2 de la IR Rx al pin 4 de la cabecera. Soldar el pin 1 del Tx IR al pin 5 de la cabecera. Estas son las conexiones de tierra.
