Paso 7: Conectar los cables a la ' Digital 0 - 7' pernos de cabecera

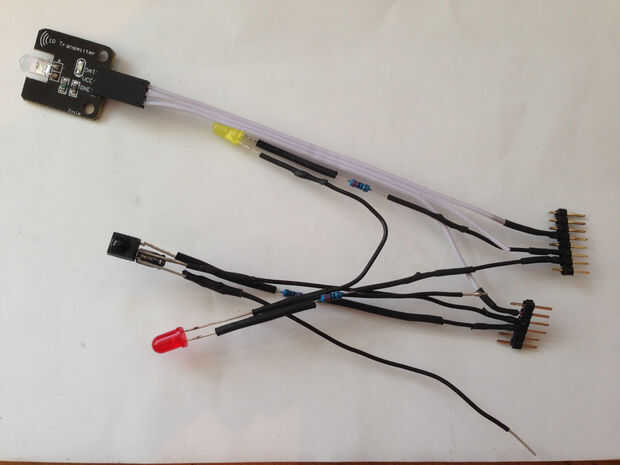

Corte una tira de 8 pines de puente. Otra vez, llamaremos a la izquierda más patillas 1 y la derecha 8. Esto conectará las líneas de datos para la Tx y también conectar los LED de estado de los pines de la toma digital del Arduino 0 - 7.
- Suelde el cable desde el Tx LED de estado (yo he usado rojo) al pin 2 de la cabecera (Arduino Pin 6) y el Rx LED de estado (yo he usado amarillo) a la PATILLA 3 (Arduino Pin 5)
- Soldar el pin de Tx de datos al Pin 5 de la cabecera (Arduino perno 3)
