Paso 1: Conecte el ID-12

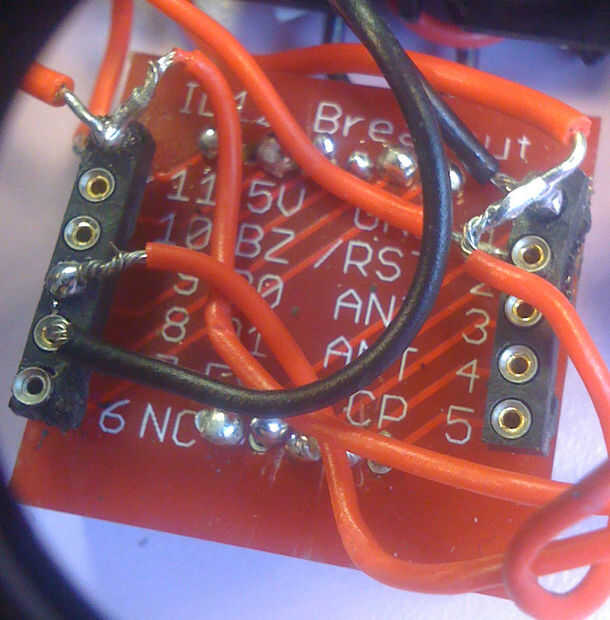

La primera etapa es el cableado de la ID-12. Debe adjuntar a la Junta de arranque y adjuntar una serie de zócalos IC a la Junta por lo que fácilmente puede Agregar y quitar los cables posteriormente. Cableado hasta el ID-12 es bastante fácil. Esta unidad particular es necesario ajustarse sin embargo a la salida de ASCII. Para ello es necesario la soldadura:
- Un rojo cable de 5V (11) a /RST (2)
- Un negro alambre de FS (7) a la tierra (1)
Esto configura el ID-12 en modo ASCII. Desde aquí necesitamos simplemente tenemos que soldar en el suelo, alimentación de 5V y líneas de TX
- VCC a 5V (Pin 11)
- GND a GND (Pin 1)
- RX-I D0 (Pin 9)
Si esto es confuso, hay una excelente reseña aquí
