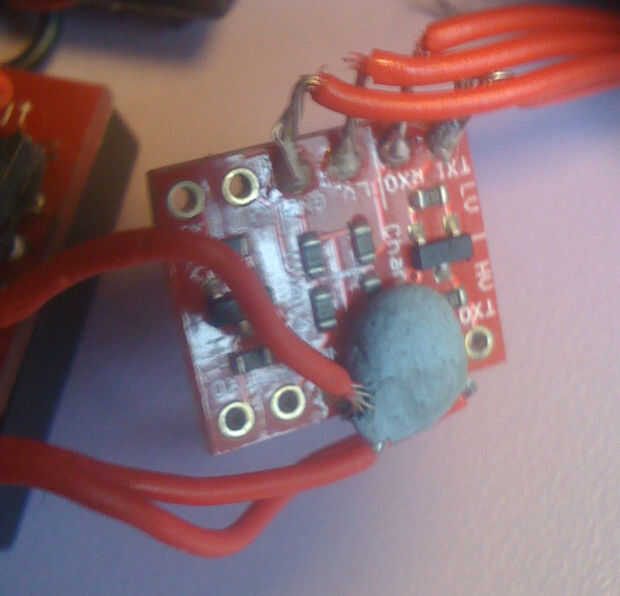

Paso 2: Conecte el convertidor de nivel de lógica
![]()
El siguiente paso es conectar el convertidor de nivel de lógica. Esto es necesario porque el iPhone funciona en TTL3.3V, mientras que el ID12 funciona en TTL5V. Necesitamos dar un paso hacia arriba y hacia abajo. Esta pequeña tabla es muy fácil de usar. El esquema y las instrucciones se pueden encontrar
en este PDF. La clave está en las líneas de 5V, GRND y señal de ID12 para el primer canal en la parte superior de la tensión de la Junta de la soldadura.
En este punto, usted puede atar con alambre en el interruptor y la caja de la batería en el lado de alto voltaje del circuito. Conecte el positivo de la batería al interruptor y el conmutador en la placa lógica y la ID12. Alambre alambre de tierra de la batería en el GND de la placa de nivel de la lógica y la ID12.
