Paso 3: Reutilizar el Cable USB del iPhone
- Pin 1 de tierra
- PIN 13 para RX
- PIN 18 para 3.3V(+ve)
Podríamos utilizar pin 12 de TX también pero el ID-12 no necesita datos enviados a él y he tenido problemas significativos en el envío de datos desde el iPhone. Si alguien sabe por qué esto es así, hágamelo saber. A pesar de todo, el iPhone sólo necesita recibir y esto es así porque estos dos pines están muy juntas.

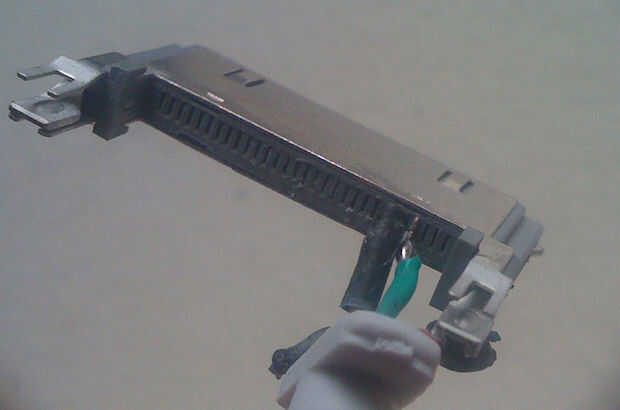

En primer lugar, la soldadura de los cables en la placa breakout o abrir el cable del iPhone. Para abrir un cable genuino iPhone, necesita ejecutar una hoja delgada en el interior de la caja de plástico. Una pequeña cantidad de la fuerza debe liberar los clips a ambos lados y luego tirando el tapón de metal con un par de pinzas debe hacer el trabajo. Pero ten cuidado en esta etapa como su muy útil para mantener el enchufe intacto.
Desmontar el enchufe debe revelar 4 cables. Un cable genuino iPhone con una funda y pequeños conectores de oro. Cables más baratos serán pegados en su lugar y esto puede causar el proyecto. No quiero pegamento dentro de las tomas sin usar y la menos fuerza que tiene que quitar los cables, mejor.

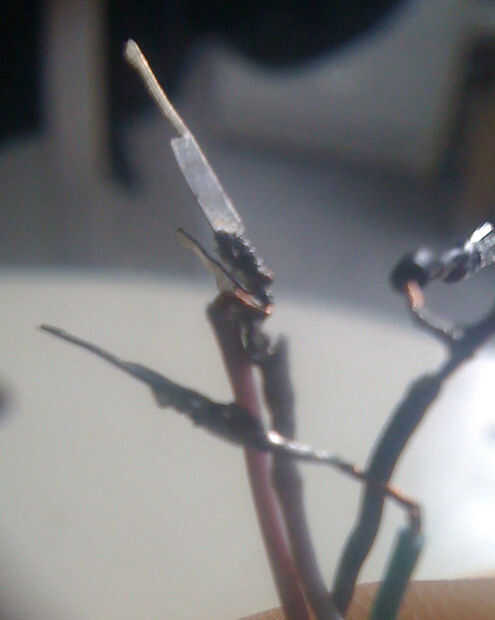

Quitar los tapones pequeños requiere de mucha fuerza y sin embargo, debe ser tan delicado como sea posible. Los conectores se acoplan a los cables con una muy pequeña cantidad de soldadura. Si los conectores snap se pueden usar y si la soldadura se ajusta, necesita a soldarlos otra vez y si utilizas demasiado, los enchufes no encajan en sus zócalos. Además, son limitados en cuántas veces puede colocar las clavijas como los enchufes se desgastarán. Fui personalmente a través de 5 cables con este método; dos de ellos fueron genuinos. Geunine los lleve mucho menos.
Coloque el cable negro en el suelo. Usted puede decidir qué color va en que toma. Elegí verde para Pin12, blanco para el Pin13 y rojo para el Pin18. Recordar cuál es cuál!
