IPhone Smartphone DIY Powerbank (4 / 7 paso)

Paso 4: Batería/cableados

Conexiones de la batería están muy fáciles, utilicé por supuesto las conexiones paralelas como requerido por las especificaciones USB pcb, para lograr la deseada mah de capacidad y para obtener un fijo 3.7v

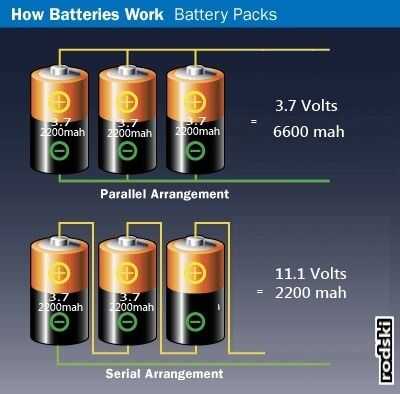

Ver la imagen de cómo funciona la batería.

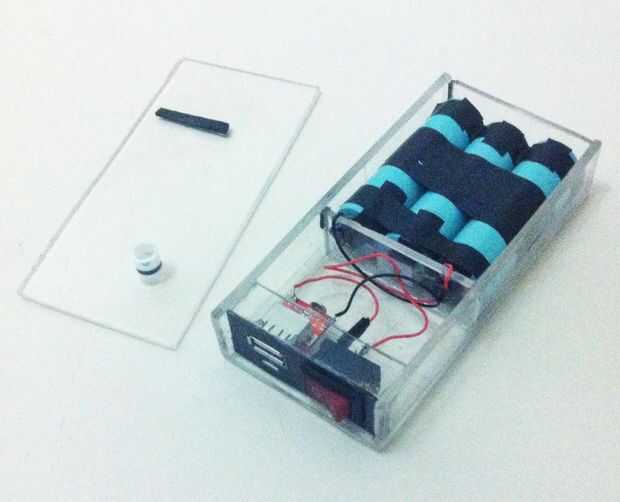

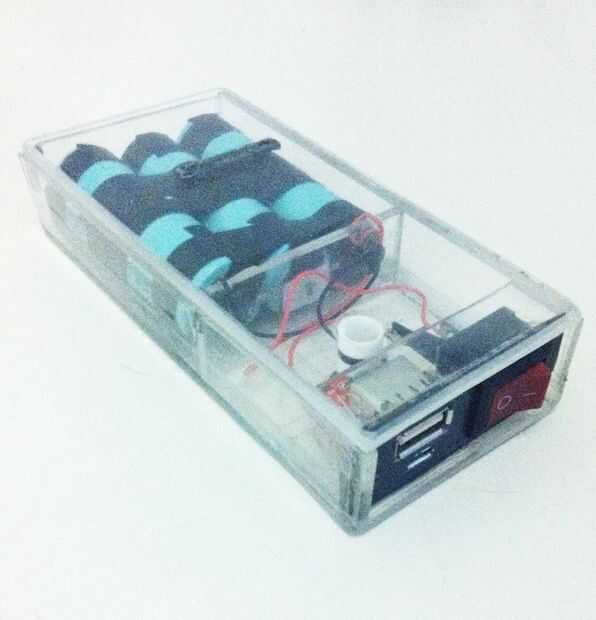

•wirings no están tan difícil too.as en la batería funciona imagen. Solo terminaras con dos cables... El rojo es el positivo +. Y el negro es negativo-
Conecte el rojo + cable a la terminal 1 del interruptor, luego soldar rojo otro cable en la terminal 2 del interruptor que se conectarán en
Terminal B + del chipset USB, entonces el negativo alambre negro desde entonces la batería se va soldada en el terminal B - negativo de la USB chipset, Thats it, su todo hecho., doble Compruebe todas las conexiones de cable de youre, si todo estaba bien,. Puede encender o disparar el interruptor. Probador de uso múltiple en caso de duda., conectarlo mediante el cable USB que viene con tu dispositivo o teléfono conectarlo y encender, .Si la luz Led azul emite eso significa está descargando su jugo a su dispositivo. Entonces prueba el puerto de carga micro usb con su cargador de teléfonos, si el rojo de la luz emite, .que significa su carga las pilas., casi hecho., vamos a ir y correr alguna prueba.
