Paso 6: modelado 3D paso 4

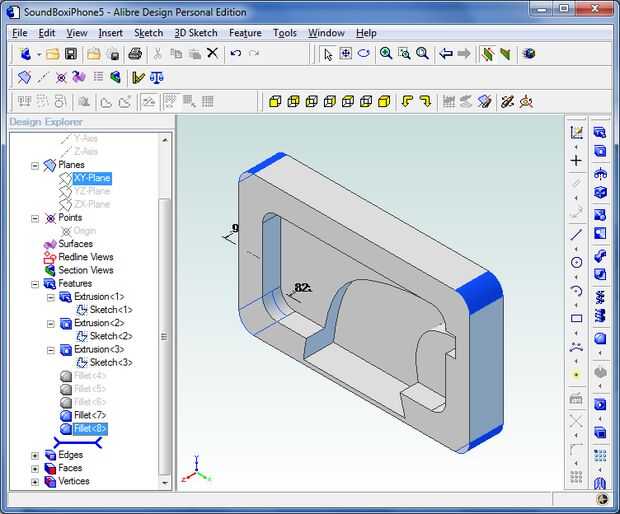

Todo el enrutamiento de la CNC se hará con una 0,25" fresa, así que añadido radios a todos los rincones para ver exactamente qué parte sería después de CNC. Recuerde que el radio de la herramienta de corte determina el radio más pequeño que usted puede tener en una esquina. Usted puede tener un radio mayor que la herramienta de corte, pero no más pequeño. Quería suavizar la entrada de la zona de captura de sonido en el canal principal de sonido pero que requeriría una fresa esférica o fresado 3D (en lugar de fresado 2.5D) que con un extremo cuadrado molino habría tomado por siempre con movimientos muy finos. Encontré que la entrada cuadrada funciona muy bien en cuanto a la reflexión del sonido.
Yo he conectado el archivo Alibre V12 para que hagas tu propio SoundFrame. Usted necesita quitar la extensión PDF del archivo - Instructables no aceptaría el archivo AD_PRT.
Todos los derechos, parte está diseñada... Ahora es el momento para convertir a g-code y fabricar la parte del router.
