Paso 7: Conversión de CAM
Puede también exportar el diseño de Alibre como modelo STL y entonces importar en su software de CAM para generar un perfil 3D. De forma predeterminada, el proceso de fresado en 3D se máquina todas las superficies en el modelo, y dependiendo de la fidelidad necesita, puede generar programas muy largos. Hice un cálculo rápido para el SoundFrame y con los parámetros eligió, el tiempo de corte en mi router CNC (velocidad de corte máxima de 25IPM) hubiera sido 14 horas...
Es más rápido y más fácil de exportar su diseño como un 2D DXF y luego tiene la CAM software máquina cada uno de las líneas que le indiquemos. Esto hará que su tiempo de procesamiento son mucho más cortos (alrededor de 17 minutos en mi caso) porque la resultante de las operaciones de mecanizado está embolsando y enrutamiento, en lugar de fresado completo superficial característica en 3D.
Una operación de bolsillo se ahueque hacia fuera cualquier cosa dentro de un polígono cerrado con la profundidad que se especifique. Perfiles seguirá el exterior o interior de un polígono cerrado – básicamente traza una línea alrededor del exterior o interior, el grosor de la herramienta de corte.
El software que utiliza para crear el código g es CamBam. He descargado una versión gratuita desde el sitio del desarrollador que le permite a un número limitado de sesiones de evaluación completamente funcional del software (40). Esto hace que un enfoque realmente rentable para ver si te gusta el software antes de comprarlo. Creo que esto es una gran pieza de software para mis necesidades y definitivamente consideraría la compra de una licencia para él. http://www.cambam.info/

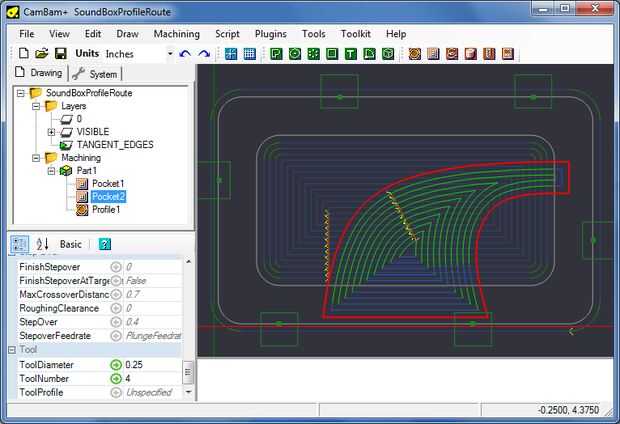

Una de las cosas de agresivo sobre la importación de archivos DXF 2D, es que las líneas se importan como primitivas de DXF que se traduce en varios segmentos para cada línea. El CamBam software le permite seleccionar un grupo de líneas y luego Únete a ellos creando una línea de poli que es más fácil trabajar con. El mecanizado de la SoundFrame tiene 3 operaciones.
1. generar una trayectoria de herramienta para el bolsillo rectangular interior a una profundidad de 0.5". Utilizar 0,25" final molino y profundidad incremento de 0,25". Esto resultará en dos bolsillos pases para llegar a la profundidad total. El paso más queda en el 40% de la anchura de la herramienta. Velocidad de corte es 25IPM y la velocidad de la zambullida es IPM 10
2. generar una trayectoria de herramienta de SoundChannel a una profundidad de 0,85". Recuerde que con esto se iniciará en la superficie. Utilizar 0,25" final molino y profundidad incremento de 0,25". Esto dará como resultado cuatro bolsillos pases con el final de pasan 0,1"– el software se ajustará automáticamente para llegar a la profundidad total. El paso más queda en el 40% de la anchura de la herramienta. Velocidad de corte es 25IPM y la velocidad de la zambullida es IPM 10
3. generar una trayectoria de la herramienta alrededor del perímetro de la pieza a la estructura de la forma y corte libre del bloque. Utilizamos el mismo 25IPM y el incremento de 0.25 de la profundidad en 4 pasos para cortar la parte libre. Una característica interesante de CamBam es que puede especificar Hold Downs. Estas son áreas en el perfil de enrutamiento que se deja sin cortar para mantener la pieza en el bloque. Cuando se quita la parte del Router CNC, puede cortar a través de las bajadas de sostener con una cuchilla afilada. Estos hold downs impiden que la parte suelta y durante el trayecto del perfil final de vuelo. Hice los mantenga bajos 0.5" de ancho por 0,020" de alto. Si carga el archivo adjunto, usted verá los bloques verdes que representan las bajas de sostener.
4. ahora puede usar el menú de función para generar código de g para el controlador de la máquina. Existe software disponible que simulará el corte en 3D. Esto es útil porque es fácil cometer un error que resultará en un corte que no esperaba destruir su parte. El simulador le mostrará los errores antes que arruine la pieza de trabajo! Error muy común es para establecer la profundidad final mal o corte incremento que puede romper la herramienta, puedes destruir superficie mesa etc.. El simulador es un sabor de dinero pero una herramienta costosa. He descargado el juicio de CutViewer por esto y corregir mis errores... Cutviewer es bueno para un mes después de que usted tiene que pagar.
He unido el archivo CamBam para que hagas tu propio SoundFrame. Por favor nota que usted necesita eliminar la extensión .pdf - CamBam utiliza extensión the.cb (solución para el uploader de instructables).
A continuación prepara la máquina de CNC madera y conseguir corte.
