Paso 4: El Hardware

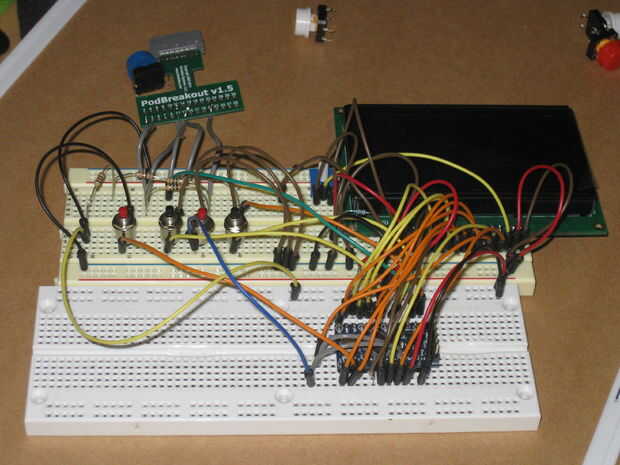

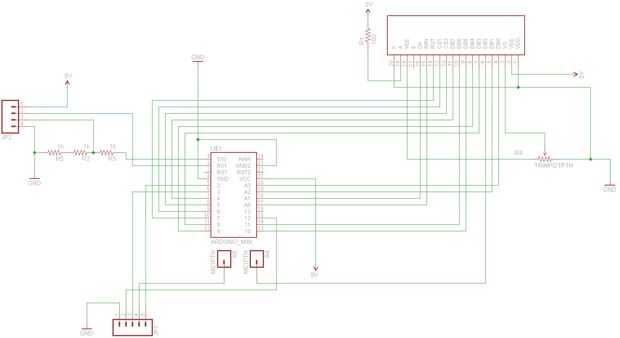

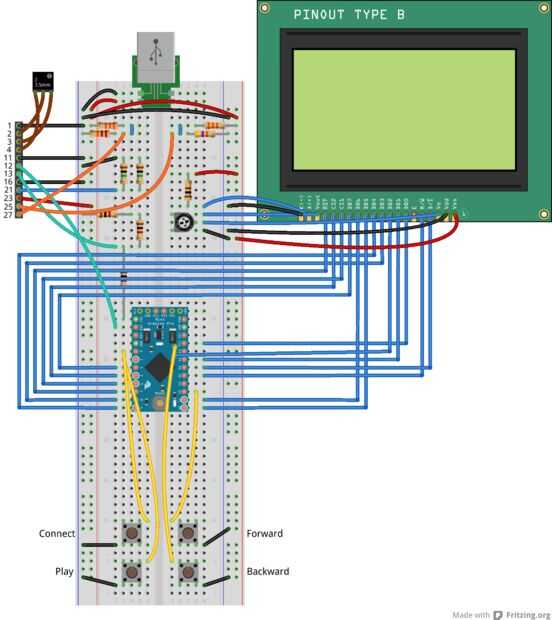

Se detallan las conexiones que deben hacerse al lado de cada pin en el sitio web anterior. Además, los sitios web que he enumerado anteriormente en este Instructable hablan de ellos demasiado. También voy a tocar en él. El dibujo de Fritzing debe ayudar a aclarar cualquier confusión con los esquemas en formato EagleCAD demostrados.
Principal
La pantalla utiliza la viruta KS0108 popular a un montón de pantallas LCD. Hay una biblioteca para Arduino llamado GLCD. Esto lleva la mayoría de los pines de Arduino. Las conexiones apropiadas te remito a la documentación que viene con la biblioteca. Se proporciona un enlace a la biblioteca en el siguiente paso.
La serie transmitir TX y recibir RX, los pines 1 y 0 respectivamente, ir a las líneas de serie del iPod. Asegúrese de que el TX del Arduino va al RX del iPod y viceversa. Es decir, Arduino del pin 1 al pin 18 del conector de iPod y Arduino 0 a pin iPod conector pin 19. Puesto que el iPod funciona en sobre 3V y el Arduino funciona a 5V que necesitamos utilizar un divisor del voltaje en el Arduino transmitir línea. Es lo que el 1k resistencias de Ohm son para. Técnicamente, yo debo usar un desplazador de nivel, pero encontré que funcionaba bien sin él y el Arduino no tiene ningún problema con la recepción de los datos entrantes de 3V.
Las conexiones restantes son para los botones.
Interfaz de

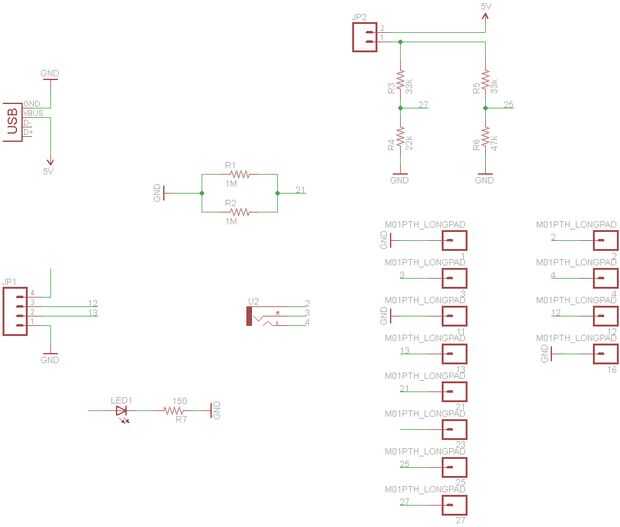

Se conectará a masa a través de una 500k resistencia de Ohm PIN 21 del conector de iPod, o en mi caso usé dos resistencias de 1M Ohm en paralelo. Conector de pines 25 y 27 control de cómo las acusaciones del iPod. Si ponemos 2, 8V en el pin 25 y 2. 0V en el pin 27 podemos conseguir el iPod para dibujar sobre 1A y cargar la batería. El se lleva a cabo por división de voltaje simple como puede verse en el segundo esquema.
Otros

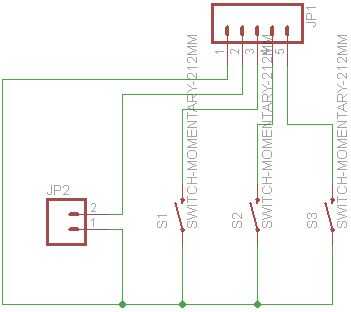

Todas las otras conexiones son conexiones a recta. Ver el esquema y pines.
