IPod información pantalla Rev. 2 (6 / 9 paso)

Paso 6: Diseñar el PCB

Como se mencionó anteriormente, hay tres PCB que necesitaba para crear este proyecto. Un tablero, lo que me refiero a como el tablero de "main", conecta con el Arduino y la pantalla y es esencialmente una mochila a la pantalla LCD. Otro Consejo es una pequeña tabla que sólo tiene los botones en él. Y el último tablero, la "interface", conecta el iPod y tiene USB y jack de audio.

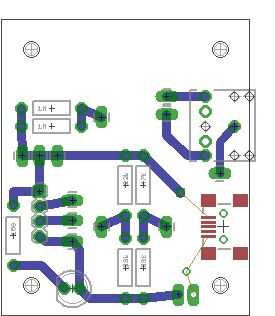

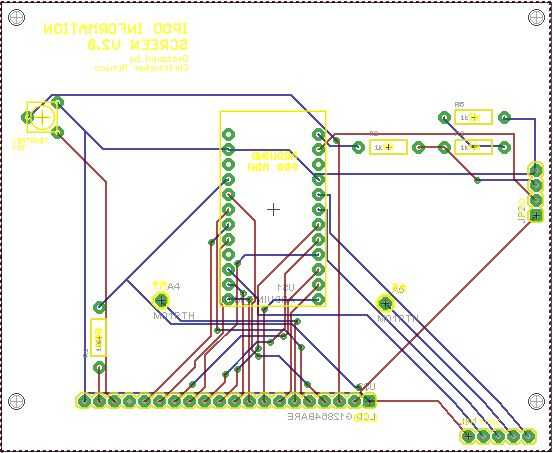

Dimensiones de la placa principal fueron diseñadas alrededor de la pantalla. El tablero del botón fue diseñado alrededor de los botones. Y el tablero de la interfaz fue diseñado para caber dentro de la cabina de Radio Shack.

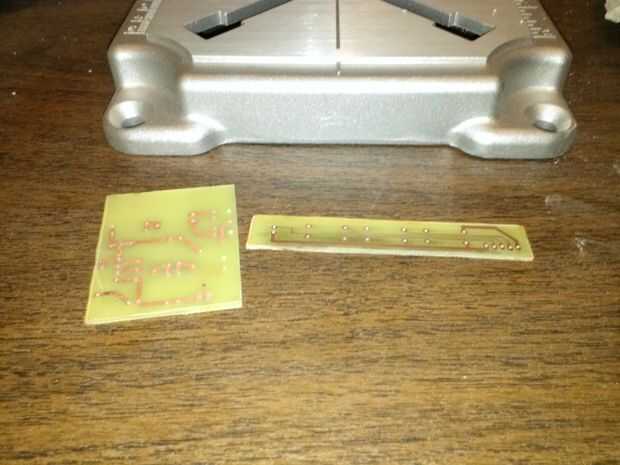

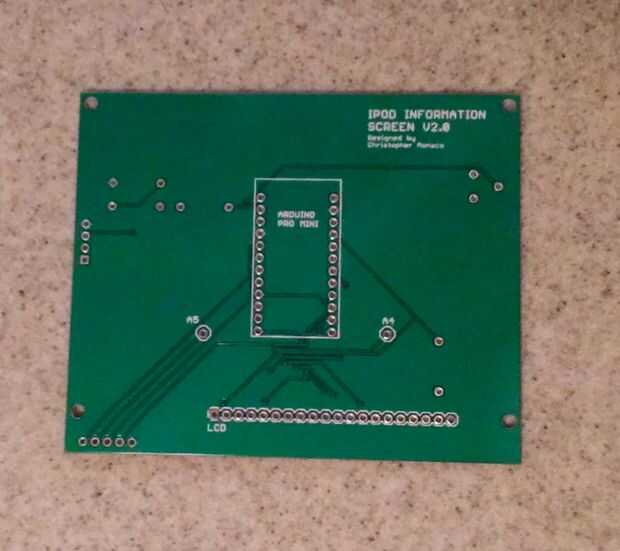

Desde el tablero principal tenía un montón de conexiones y debían ser doble cara, lo tenía fabricación de Seeed Studio. Yo puedo grabar decentemente solo echado a un lado PCBs pero no valía la pena la molestia para tratar de hacer un tablero de doble cara yo. Los tableros de interfaz y botón se podrían hacer una cara así que decidí grabar esos yo y ahorrar algo de dinero. No voy a hablar de grabado de placas aquí pero si quieres probar tu mano en él allí son varias buenas instructables que cubren en gran detalle.

Se adjuntan archivos en formato EagleCAD.
