IPod personalizado Boombox Boom Box (3 / 6 paso)

Paso 3: Nivel 3: comienza el verdadero Hacking!


Aquí es donde se pone más difícil. A seguir adelante y hacer el KS-SB200 un verdadero iPod accesorio mediante la adición de un muelle de trabajo que conecta el iPod directamente a la caja del auge y la unidad de carga.

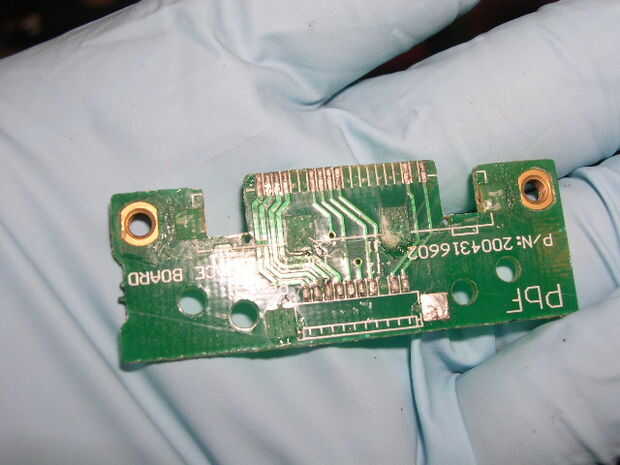

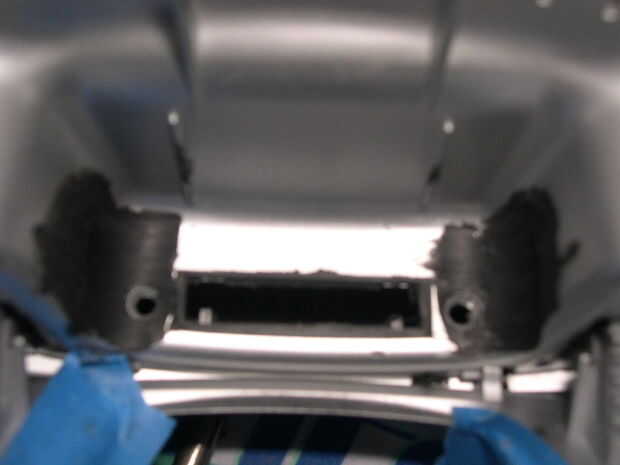

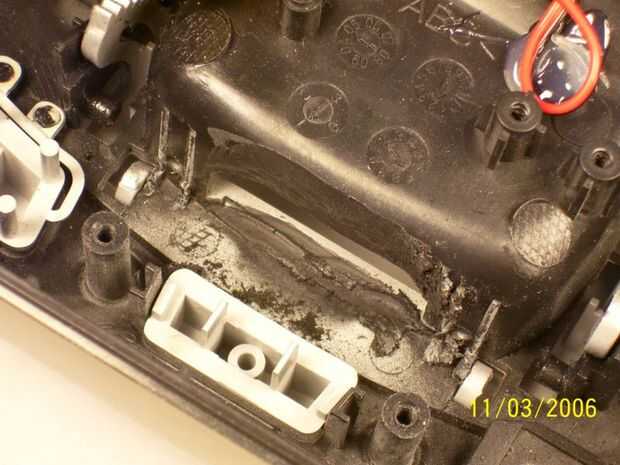

Si usted no lo ha hecho, desmontar la caja de auge quitando los seis tornillos en la parte posterior de la unidad. Separar las dos mitades, desenchufe los altavoces y dejar a un lado la parte trasera por el momento. Retire el conjunto de junta del Sirius quitando los dos tornillos que sujetan (guarde los tornillos).

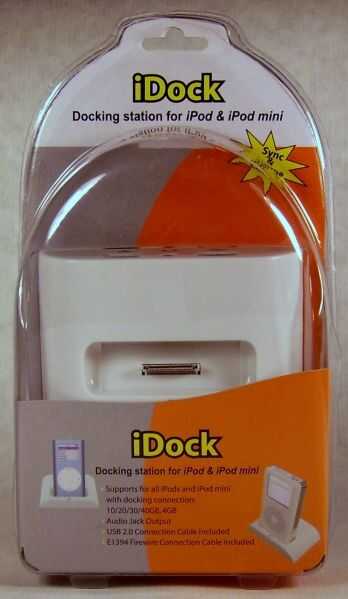

Puede utilizar cualquier dock de iPod para hacerlo pero te recomiendo uno barato que le permite cargar la unidad mientras está conectado.

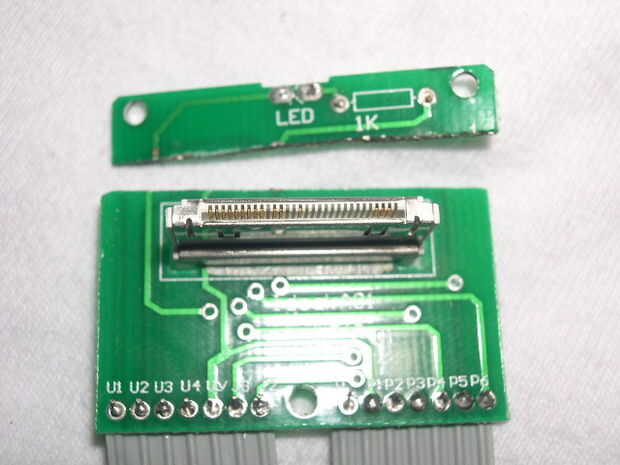

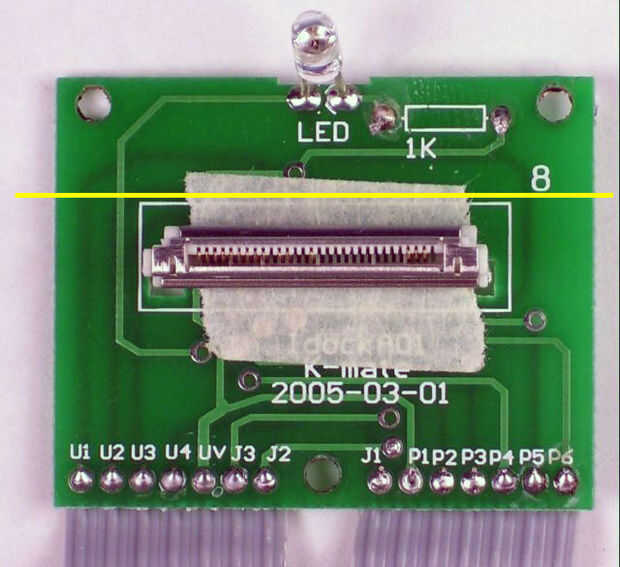

Corte la placa de circuito a lo largo de la línea amarilla y la arena suave. Tenemos que hacerlo en orden para que el conector encaja en la abertura.

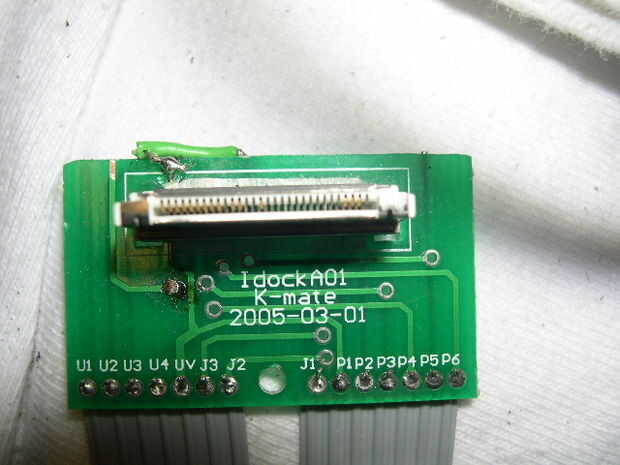

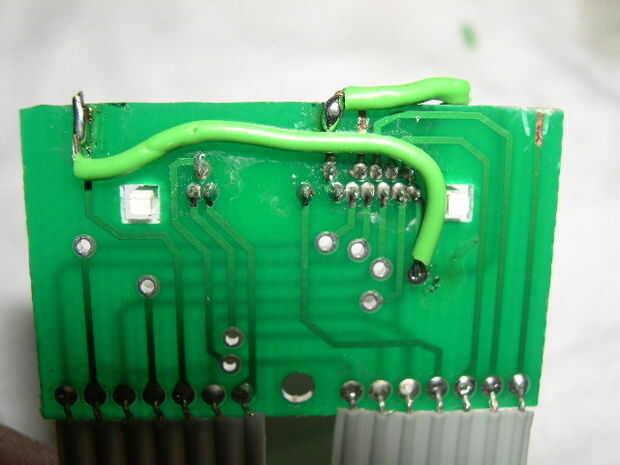

Cuidadosamente dos puentes de la soldadura como se muestra, estos son el poder y plomos que se perdieron cuando cortamos la placa de tierra.

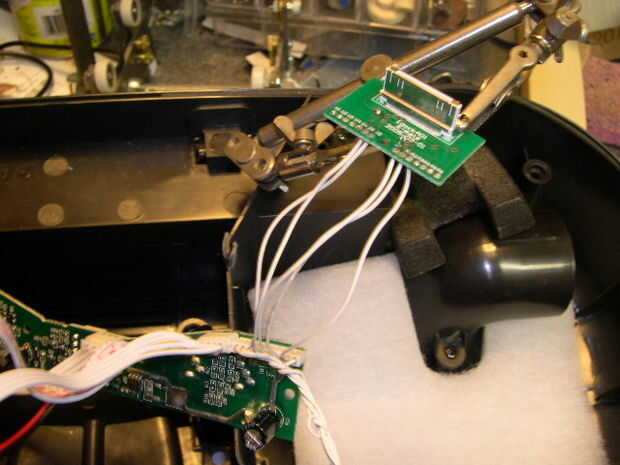

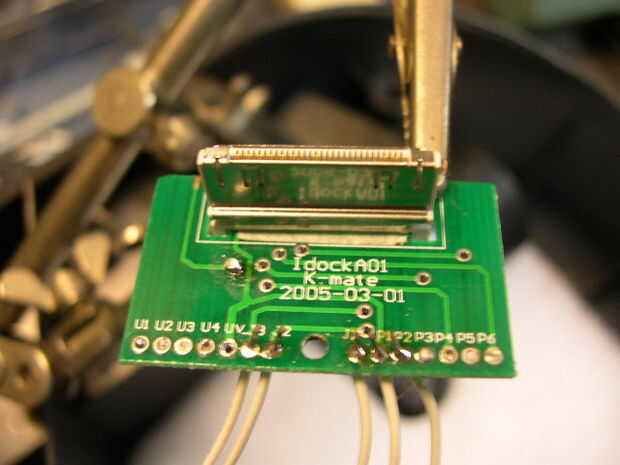

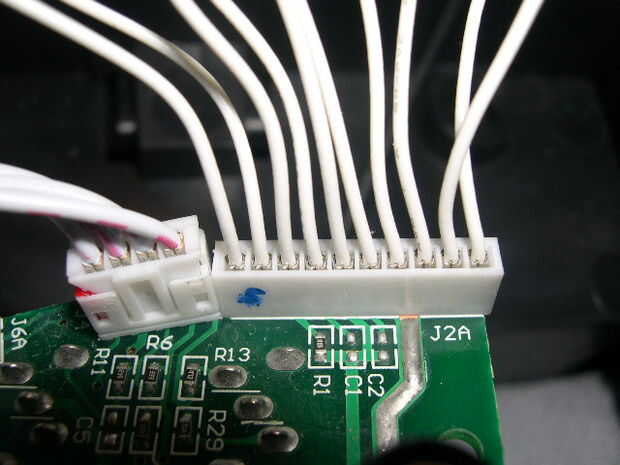

Las conexiones se, utilizar los cables desde el conector original de Sirius para conectar nuestro iPod conector a la Junta de control de la caja de auge. Tenga en cuenta que sólo que he enumerado las conexiones pertinentes. Todos los demás se desconectarán izquierda.

iDock Pinout
UV - tierra
J3 - tierra de Audio
J2 - Audio derecho
J1 - Audio izquierda
P1 - + 12V
P2 - tierra

J2A conector
1 - terreno audio
2 - tierra audio
3 - ventilador en (conectar a + encender - me dejó desconectado)
4 - audio derecho
5 - terreno audio
6 - audio izquierda
7 - + 12V
8 - + 12V
9 - tierra
10 - tierra

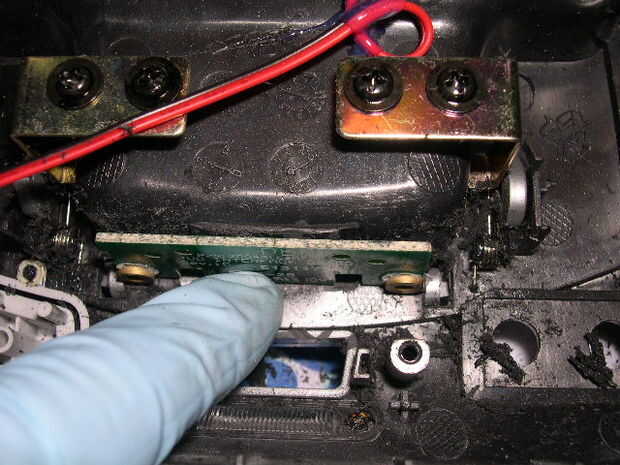

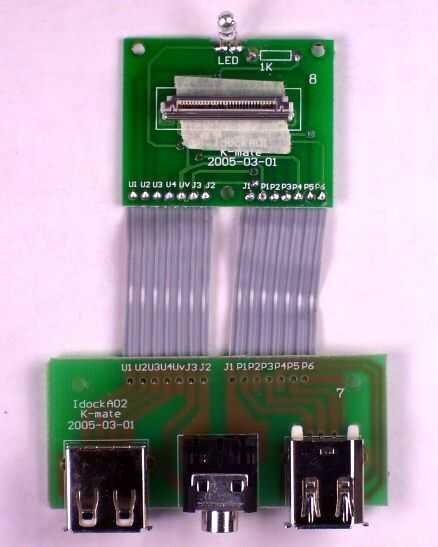

Utilice cinta de doble cara espuma unir los dos tableros de conector y utilice los tornillos originales para instalar en la cuna.

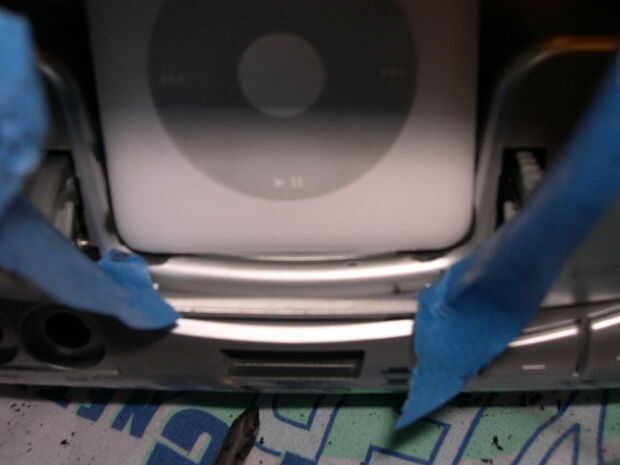

Vuelva a colocar todo junto y probar que tu iPod se cobra cuando usted encienda el Boom Box.

Pero espere, hay más nivel 4!
