Paso 1: Identificar qué rastro ha fallado

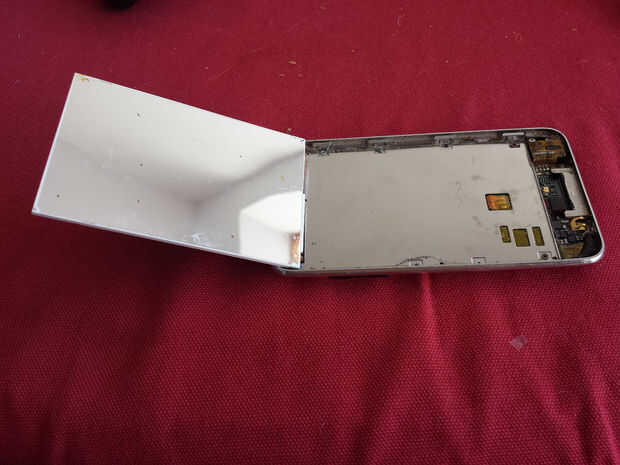

Para empezar levantar la pantalla LCD e inclinarse hacia atrás. Hay un trozo de cinta de cobre que impide empujándolo hacia atrás dañar el cable de cinta. No quite la placa metálica detrás de la pantalla como este es útil ya que actúa como un disipador de calor que cualquier exceso de calor de los componentes de la motherboard sensible.
Ahora, quite la sede a través de la cinta por encima de la flexión.
Aquí es lo que necesita saber:
El rastro superior es la detección del gato (música parada/arranque).
El rastro superior segundo quedo oído.
El tercer rastro (creo) es el oído derecho.
La cuarta es tierra... Creo.
La quinta es digital (es decir, controles del auricular)

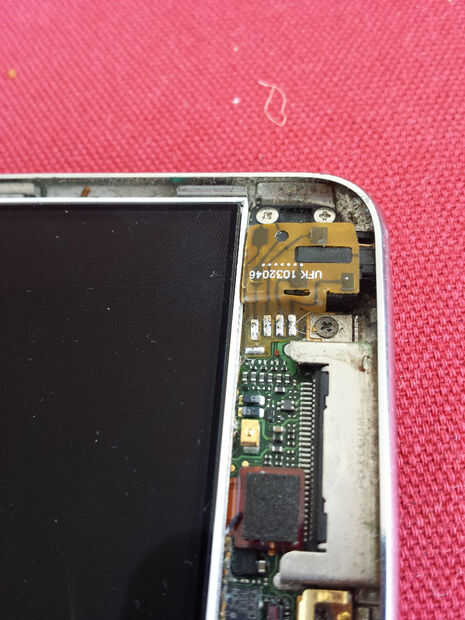

Los dos en negrita son más probables ser afectado. He subido una foto con anotaciones mostrando las teclas y su función. Nota la ruta de la traza hasta los contactos de la placa base.
También se puede ver el daño a la traza, incluso desde aquí.
